DYP型涡流无堵塞泵


DYP型泵是我公司在引进日本荏原制作所先进技术的基础上研制开发的最新产品,该泵叶轮退缩在压水室后面的泵腔内,叶轮旋转时在叶轮前面的无叶腔内形成贯通流和循环流。

所属分类:

工流程泵


电话

咨询热线:


产品概述

  DYP型泵是我公司在引进日本荏原制作所先进技术的基础上研制开发的最新产品,该泵叶轮退缩在压水室后面的泵腔内,叶轮旋转时在叶轮前面的无叶腔内形成贯通流和循环流。

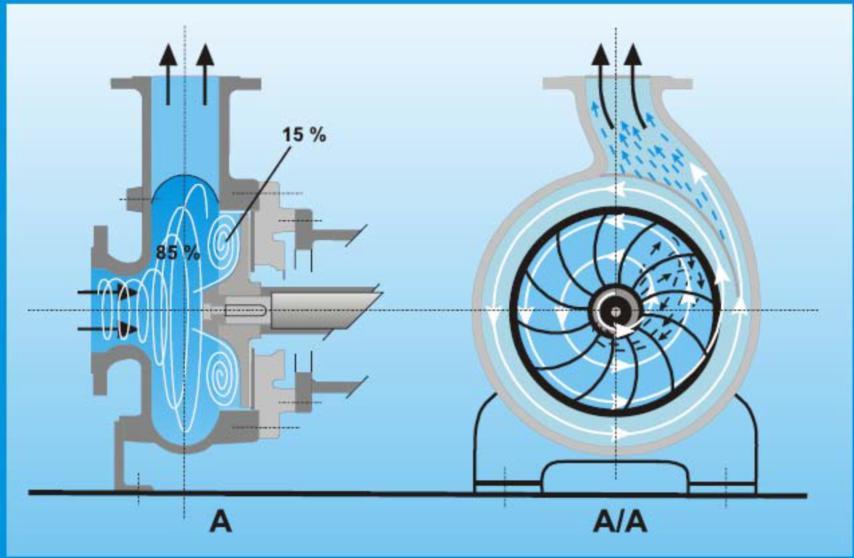

  贯通流通过叶轮叶片间流道进入泵室而流出,循环流则在无叶腔内循环。由于循环流中部是低压区,固体颗粒掉入此区域在涡流的带动下流出,因此大部份固态物质可不经过叶轮而直接从无叶腔流出,该泵由于采用完全涡流形,叶轮与泵壳间的间隙与排出口径相同,因此,这种泵对于污水、污泥及纤维等具有优良的不堵塞性能。该泵效率高、振动低、运行平稳,叶轮进口处有对异物进行搅拌的作用,因此,具有良好的汽蚀性能。可输送污水、污泥、污物及高浓度的浆液,液体中所含最大颗粒不得大于吐出口径。介质温度为0℃~80℃,允许进口压力为0.29MPa(3kgf/cm2),最高使用压力为0.629MPa(7kgf/cm2)。本目录所列的性能参数是在常温清水(比重为1)条件下实验所得。

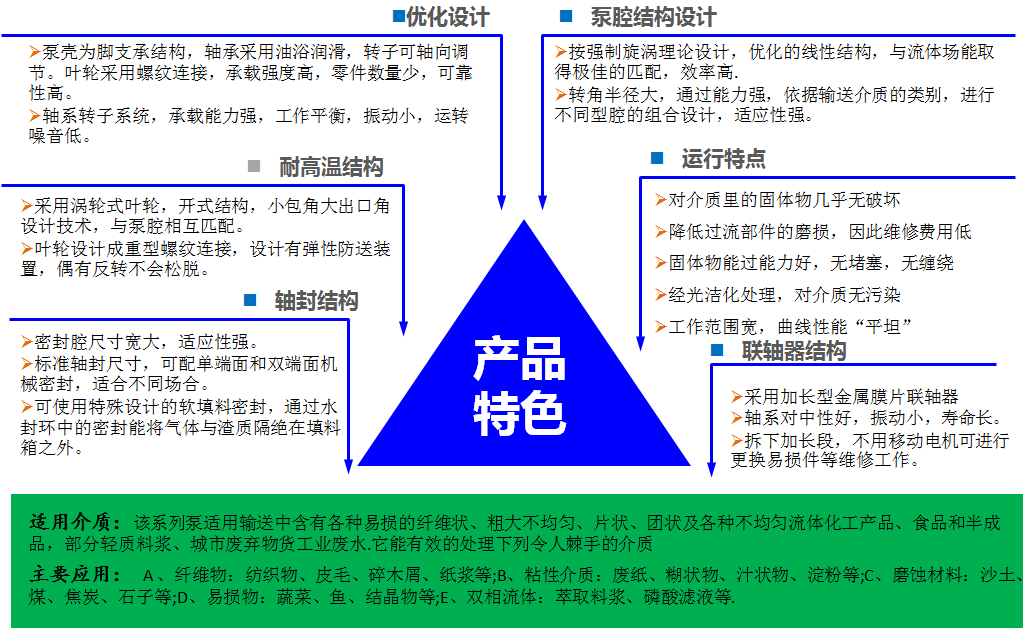

无堵塞涡流泵特点

无堵塞:凹式叶轮在运转时,能够保证介质无阻碍的通过泵壳进行输送,因此,可以允许介质含最大不超过泵入口尺寸的固体颗粒顺利通过,而不会造成堵塞管口的危险。

◆提高水力效率:涡流泵的独特设计,在泵壳内部形成一个轴向流道,以保证介质中的固体颗粒能够快速顺利通过泵壳,并减少内部再循环,进而减少对水力效率和泵使用寿命的负面影响。

◆介质磨损低:由于液体自由流动通过泵壳,流体和叶轮是隔离的,只有15% 的介质和叶轮直接接触。易碎固体如水晶,碳化合物等以极低损坏通过泵腔。特别适合于介质要求的低切应力的应用。

◆简易设计:由于泵壳内叶片的液压中心和它的简易开放式设计,使得主轴和轴承上径向装载力很小。即使在叶轮极度磨损的情况下,由于其同轴心的原因,不会影响涡流泵的机械平衡。

◆低运营成本:由于涡流泵的水力效率得到了提高,与一般的涡流泵相比,它消耗更低的功率。这种温和的泵送方式也使得泵及零配件的使用寿命提高很多,极大地降低了运营成本。

◆可靠性:这种坚固而简单的设计,连同正确的选材可以保证其长久的使用寿命。时间已经证明涡流泵比其他品牌离心泵需要更少的备件。

◆标准化的规格:为实现不同大小和设计的泵之间产品零部件的互换,涡流泵均采用标准规格的备件,将备件数量降至最低。

参数范围:

◆流量:36∽480m3/h

◆扬程:10∽60m

◆工作温度:0℃∽80℃

◆转向:从驱动端方向看,泵为顺时针旋转

◆允许进口压力:0.29MPa

型号说明:

示例:DYP80×50-A

◆DY:长沙道源智慧流体科技有限公司

◆P: 无堵塞涡流泵

◆80:泵进口直径为80mm

◆50:泵出口直径为50mm

◆A:叶轮首次切割

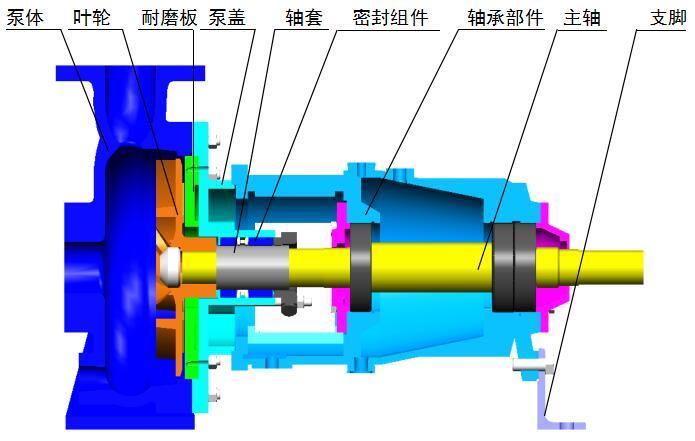

结构型式

  泵为卧式安装,水平轴向吸入,垂直向上吐出,泵体脚部支撑,转子可从泵体后面抽出,检修时不需拆卸管路和泵。轴封型式采用填料密封。

主要零件材质:

  可选碳钢、高络合金钢(Cr26合金、Cr27Ni5、A49(Cr30+Ni、Cu、Mo))、304、316、316L、CD4Mcu、2205、2507、904L等,也可根据用户需要选用其他材质。

成套范围:

  成套供应泵、电动机和底座。

主要用途

◆冶金选矿:酸洗工艺选矿

◆汽车工业:涂装油漆,乳化液,研磨切削液和刚玉浆,可乳化油和细铁屑,涂料污泥,溶剂性/ 水溶性底漆,混凝污泥,磷酸盐污泥。

◆制糖工业:甜菜,甜菜根,叶子和水草;95 ℃的石灰乳,来自沉淀池的石灰( 乳) 渣,硅藻土,未筛选的糖汁。

◆建筑工业:加气混凝土泥浆,沙子,沙砾,石料和大理石粉尘等水溶液,酚油溶液。

◆纺织工业:天然和人造纤维,粗纺染料,纤维废水,羊毛洗涤。

◆挖掘工业:沙子,沙砾,山体滑坡,湖和港口清洁。

◆纤维工业:纤维水泥泥浆,石棉,皮革纤维,玻璃纤维,纺织纤维,硝化纤维。

◆发电站:灰尘,防尘网泥浆

◆化学工业:晶体悬浮物,纤维泥浆,胶乳,聚苯乙烯水溶液, 50% 的苏打溶解液,热盐水,洗衣粉浆液,锌矿浆,悬浮涂料,碳酸氢盐浆,催化污泥等。

◆钢铁工业:水垢,灰泥浆,焦炭和煤水混合物,悬浮硼砂。

◆造船业:污水泵,船舱泌水泵,鱼类废弃物

◆石油化学工业:污水,催化浆料,含石碳酸的油,钻井污泥,原料焦炭焦油。

◆造纸工业:未清理的废纸,草纸浆,破布浆,热研磨浆, 80% 含量瓷土,甘蔗渣,尾渣,碎浆机渣。

◆废水处理:未过滤的污水,未经处理的污泥,处理的污泥,网格渠道泵,屠宰场废水,所有市政和工业废水,颗粒状活性炭。

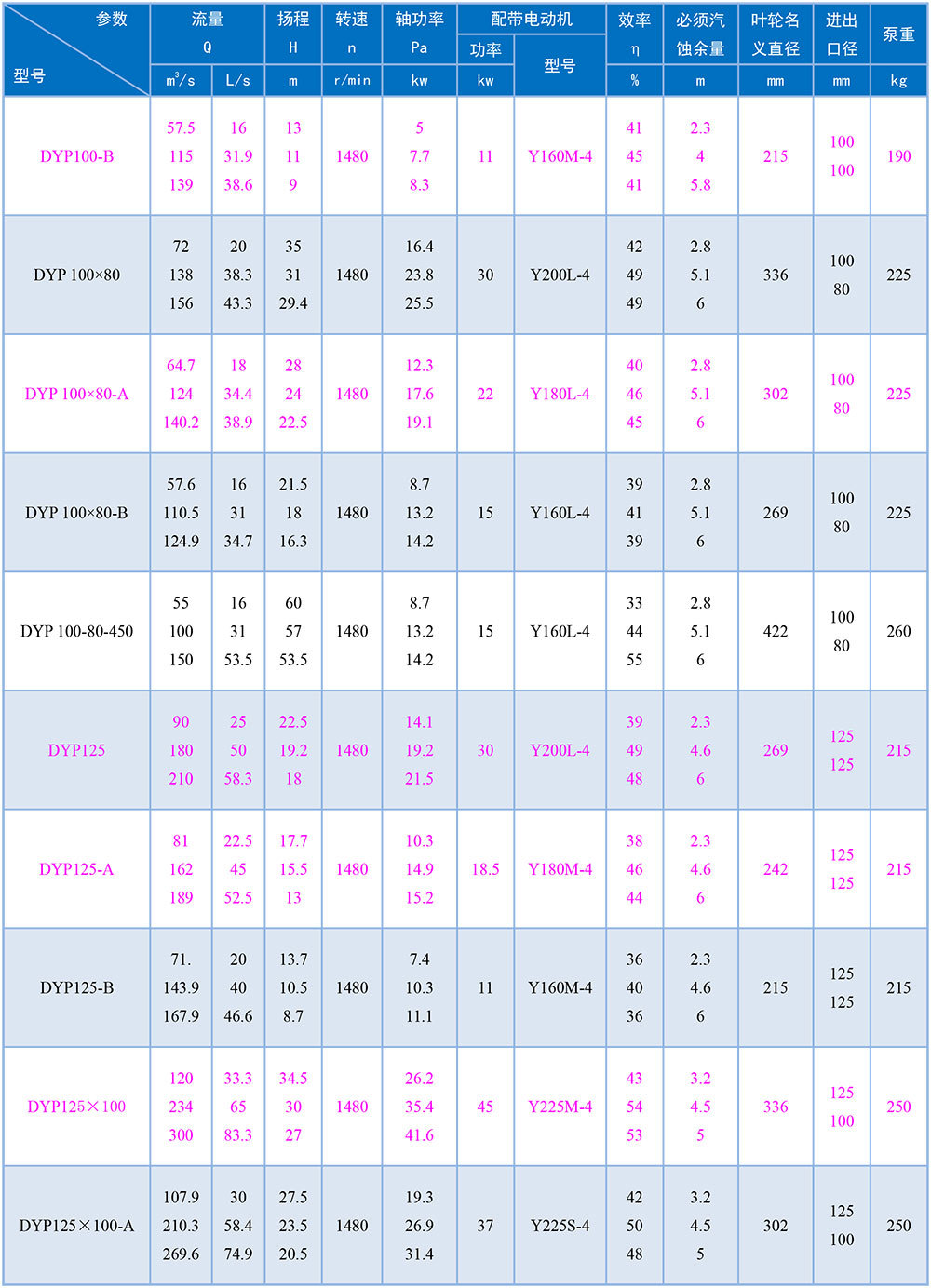

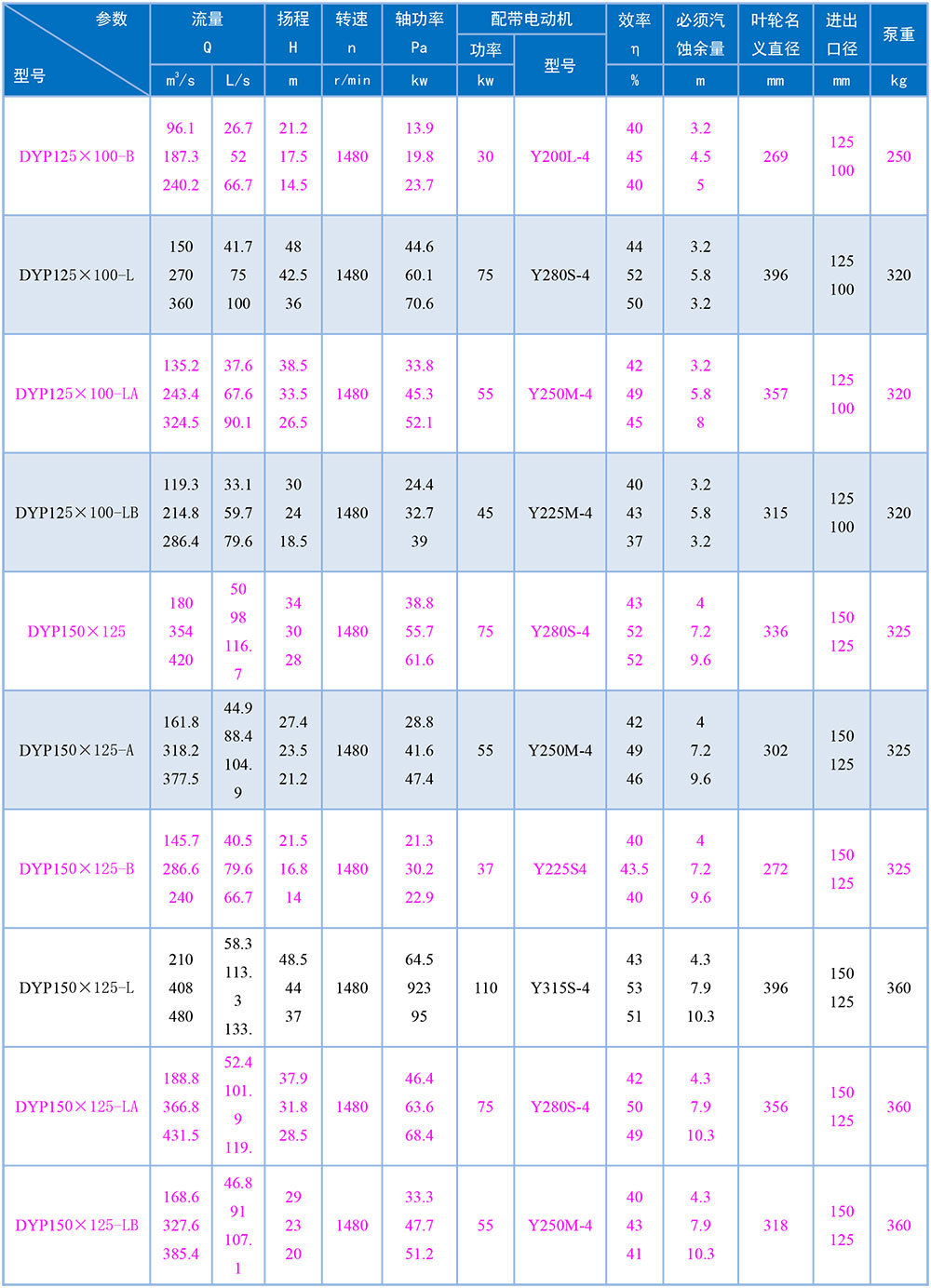

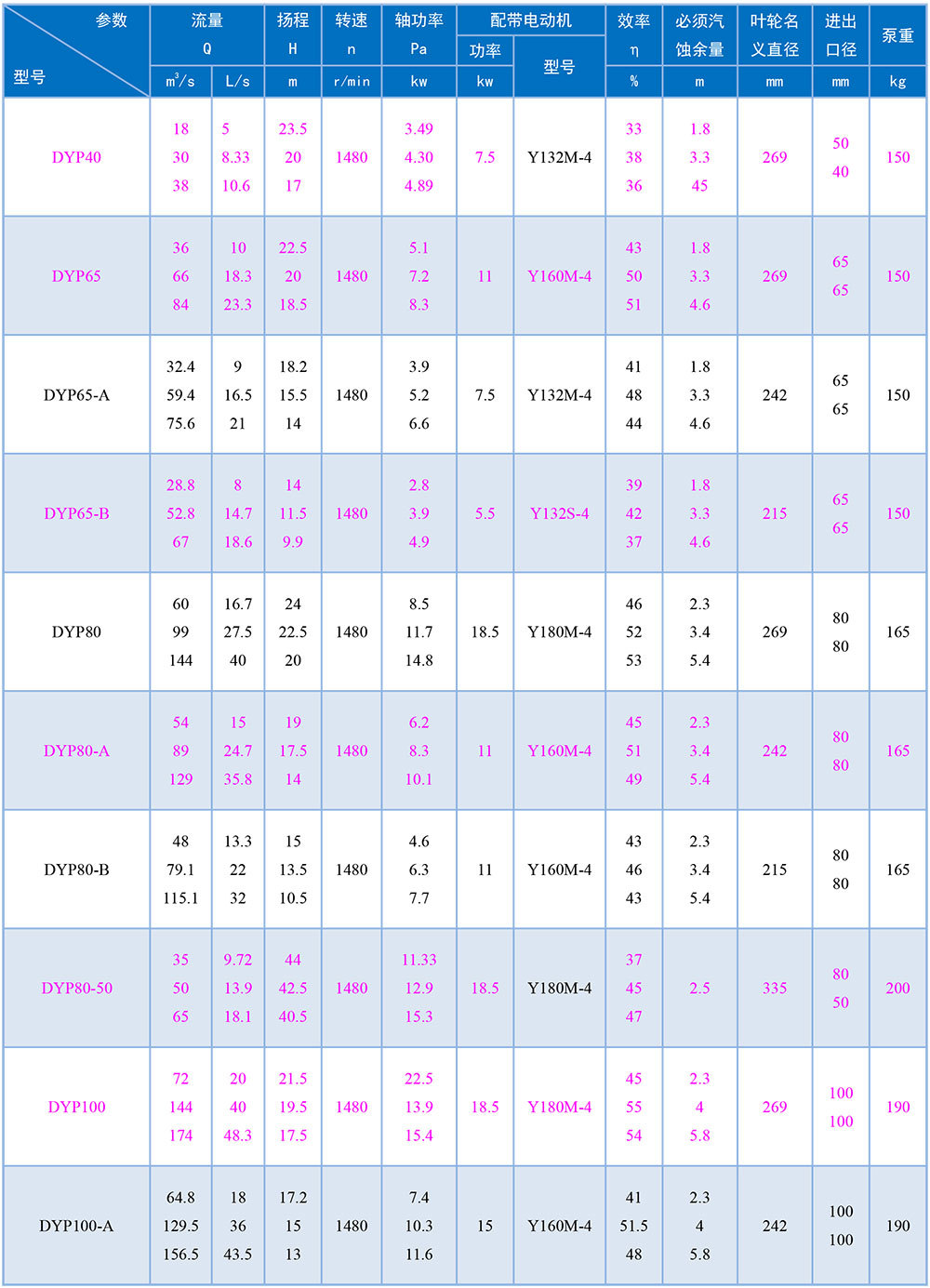

DYP型涡流无堵塞泵性能参数表
