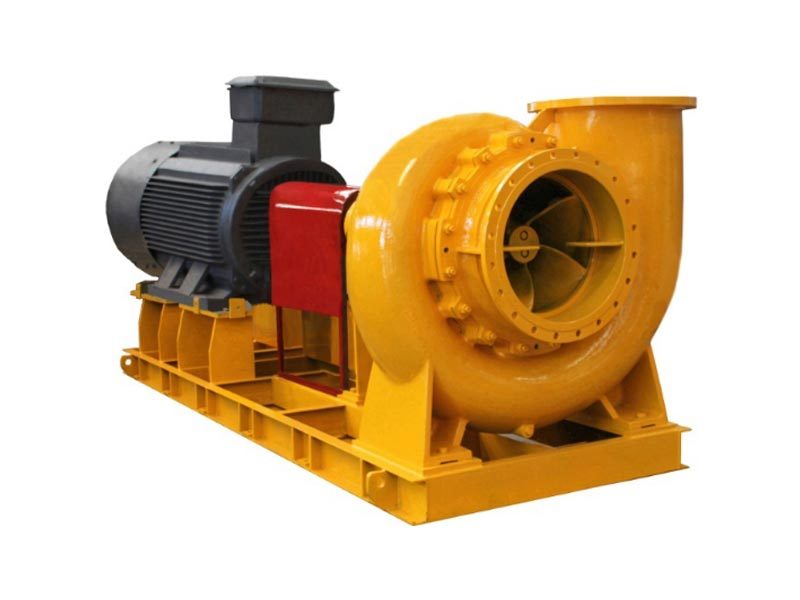

DYZJ系列渣浆泵


DYZJ系列渣浆泵是我公司在综合吸收国内先进渣浆泵的研制和应用方面的长年成熟经验,并在引进国外先进技术的基础上,吸收国外同类产品的技术优点、精心研制的新一代高效重型离心式渣浆泵产品。主要用于火山FGD石灰石、石灰、石膏浆液的循环输送,也使用于冶金、矿山、煤炭、建材、化工等工业部门含有腐蚀性固体颗粒的渣浆输送。该系列产品 具有结构合理,运行可靠,使用寿命长等特点

所属分类:

工流程泵


电话

咨询热线:


产品概述

  DYZJ系列渣浆泵是我公司在综合吸收国内先进渣浆泵的研制和应用方面的长年成熟经验,并在引进国外先进技术的基础上,吸收国外同类产品的技术优点、精心研制的新一代高效重型离心式渣浆泵产品。主要用于火山FGD石灰石、石灰、石膏浆液的循环输送,也使用于冶金、矿山、煤炭、建材、化工等工业部门含有腐蚀性固体颗粒的渣浆输送。该系列产品 具有结构合理,运行可靠,使用寿命长等特点



适用浆液介质特性

PH值:2.5∽13

▶氯离子(Cr-)浓度:≤60000ppm

▶重量浓度:≤60%

▶介质温度:≤120℃

▶最大固体颗粒粒径:≤50mm



参数范围

▶流量Q:150~8300m3/h

▶扬程H:10~58m



型号说明

10DYZJ(K)-25JA

▶10-泵出口口径乘25(即泵出口口径为250mm)

▶DYZJ-湘道源重型渣浆泵

▶(K)-表示涂层内衬,没有表示过流部件为全金属

▶25-泵设计比转速被10除化整的约数

▶J-表示泵额定转速变化

▶A-表示叶轮外径第一次变化,A、B、C……依次类推

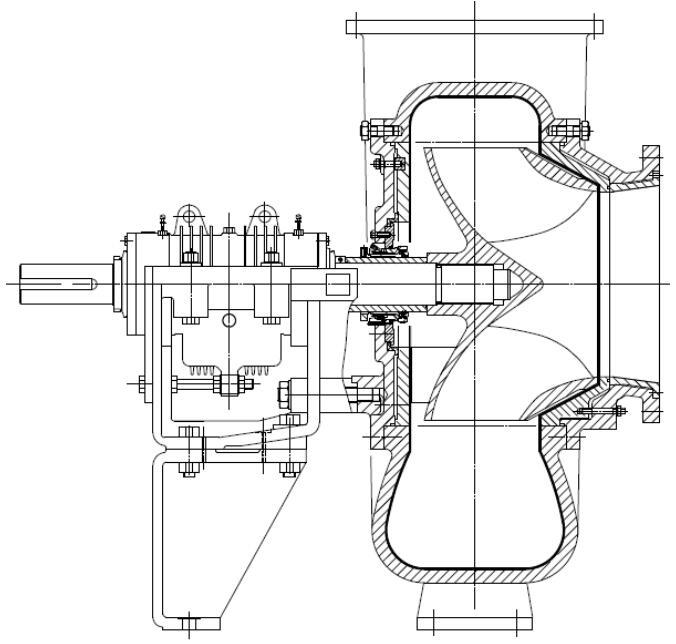

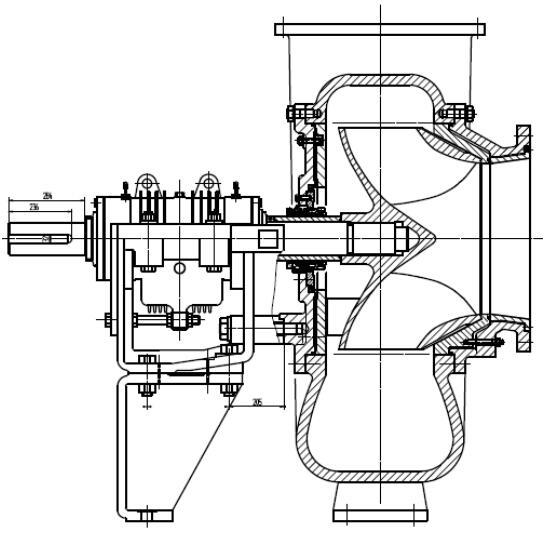

结构型式

过流部件全金属

涂层内衬或橡胶内衬

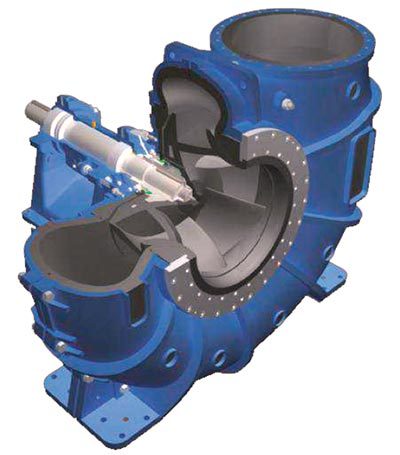

  泵为卧式、单级、单吸、悬臂式离心渣浆泵;该型泵采用了高转速运转,同时采用流道较宽的离心式叶轮,叶轮背面同时铸有副叶片结构;泵盖采用后拉出式结构。泵体具有可更换的耐磨金属内衬或橡胶内衬,叶轮采用耐磨金属。泵体可根据用户要求采取不同出口角度方向。

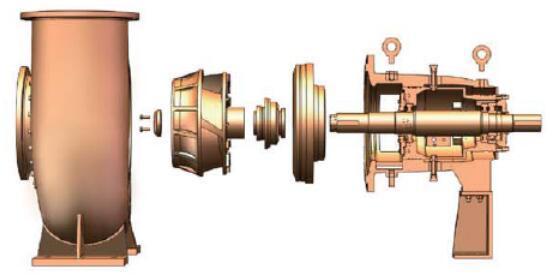

后拉出式结构

  泵通过加长膜片挠性联轴器与电机或调速机构联接,检修时不需拆卸进、出口管路即可退出转子部件进行检修。

  轴承体部件采用托架式结构,泵端采用进口双列圆锥滚子轴承,驱动端采用两盘圆柱滚子轴承。稀油润滑。

  轴封采用集装式机械密封。



旋转方向

  从驱动端看,水泵顺时针方向旋转。也可根据用户现场管道安装的需要,改变泵的旋转方向。



技术特点

▶采用国外优秀水利模型,并采用先进的计算机模拟分析技术(Solidworks、ANSY、Flowworks等软件平台),泵具有可靠的性能和高的效率。

▶泵过流部件材质选配合理、先进、使用寿命长,喷涂KD.L-201耐磨蚀衬里涂层,以满足输送不同介质工矿浆液的耐磨、耐蚀要求。

▶吸收国内外大型渣浆泵及按泥船泵的结构优势,结构先进、简单、维修方便、运行可靠。

▶轴承体采用简式结构,通过调节轴承部件改变叶轮在泵腔中的位置,使泵组始终处于高效运行状态。

▶轴封采用集装式机械密封,易于安装维护,并无需外接清洁工业冲洗水。



主要零件材质

序号

零件名称

全金属泵

喷涂KD.L-201(K)泵

1

吸入衬套

A49或Cr30A或Cr26

QT500-7+涂层衬里

2

泵体(护套)

A49或Cr30A或Cr26

QT500-7+涂层衬里

3

泵盖(护板)

A49或Cr30A或Cr26

QT500-7+涂层衬里

4

叶轮

A49或CD-4MCu(GX2Cr25Ni6Mo3Cu3N)

5

主轴

0Cr17Ni12Mo2(316)

6

轴套

0Cr18Ni12Mo2Ti或4MCu(GX2Cr25Ni6Mo3Cu3N)

7

轴承体

HT250

8

轴承支架

HT250

附注:KD.L-201是国防科技大学航天与材料工程学院CFC重点实验室研制的新型防腐耐磨喷涂材料。



成套范围

  成套供应泵、电机、调速机构、联轴器、公共(或泵本身)底板。

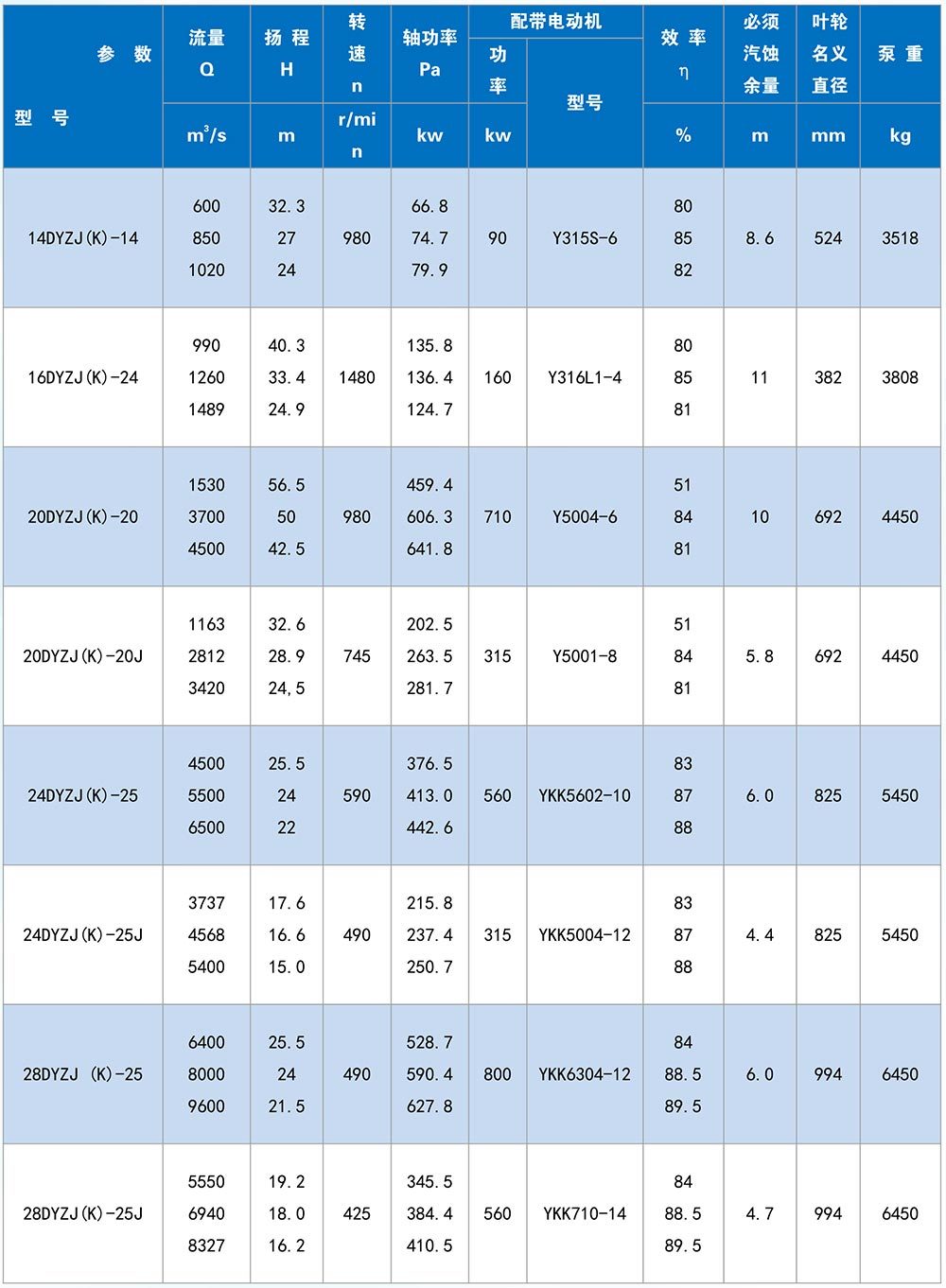

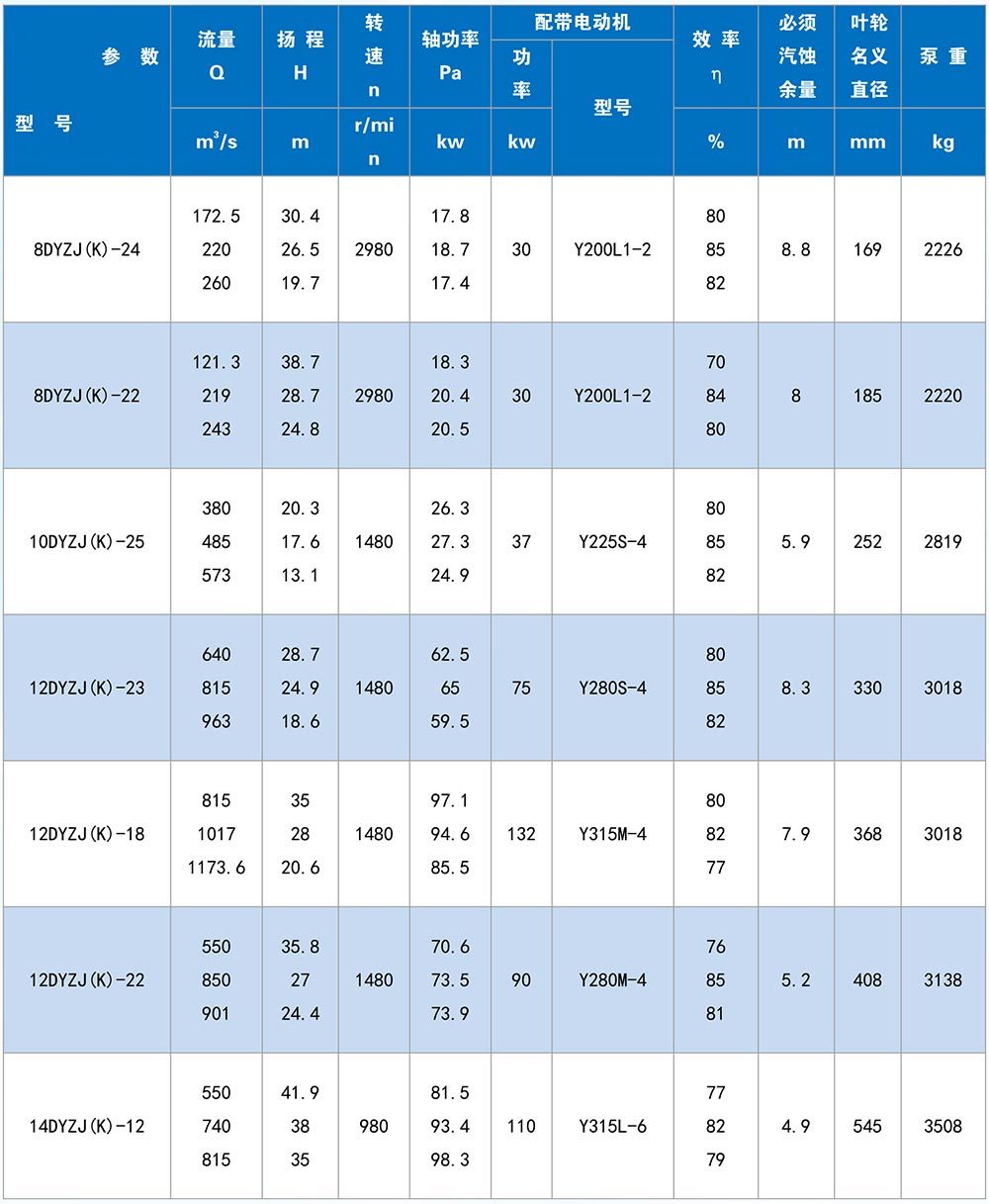

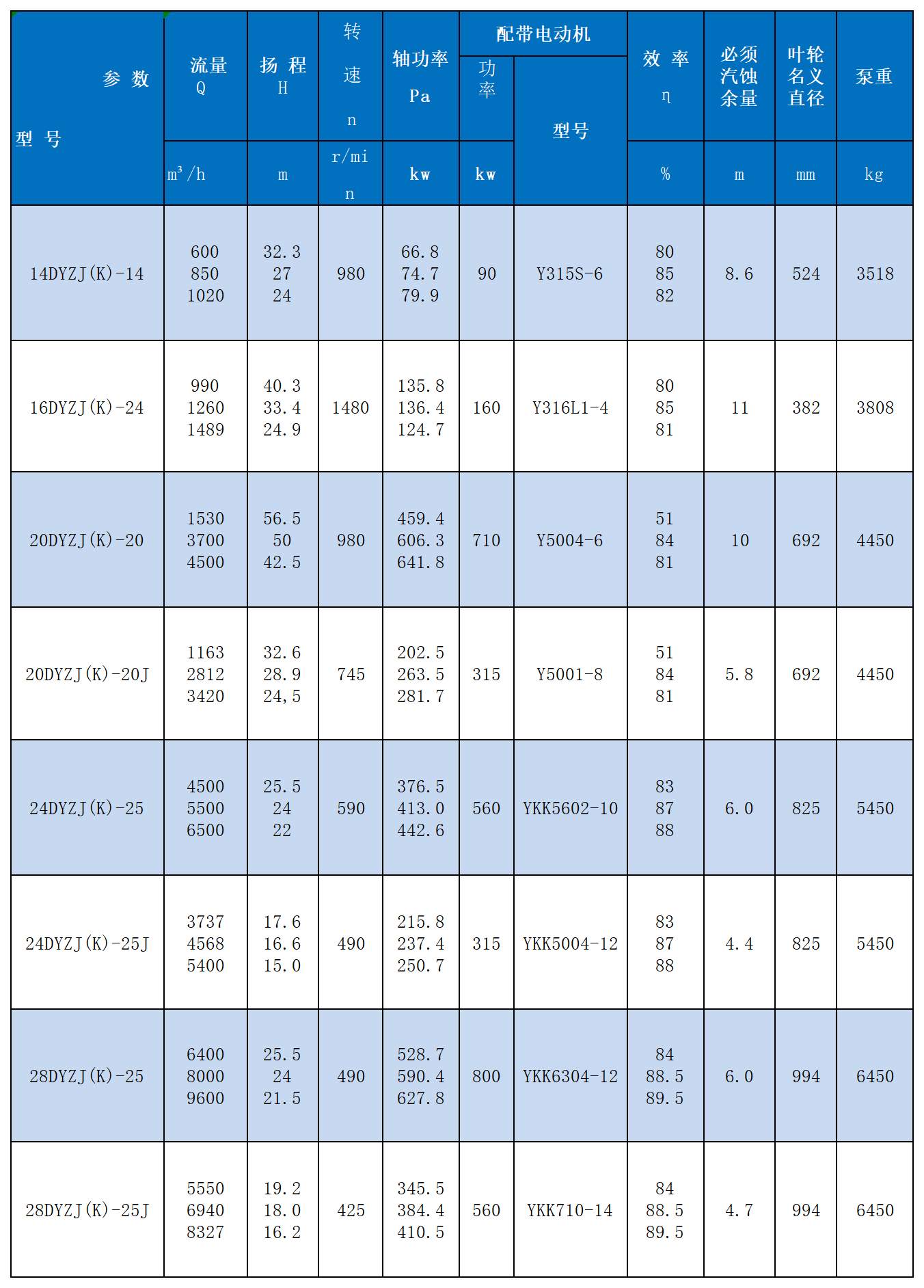

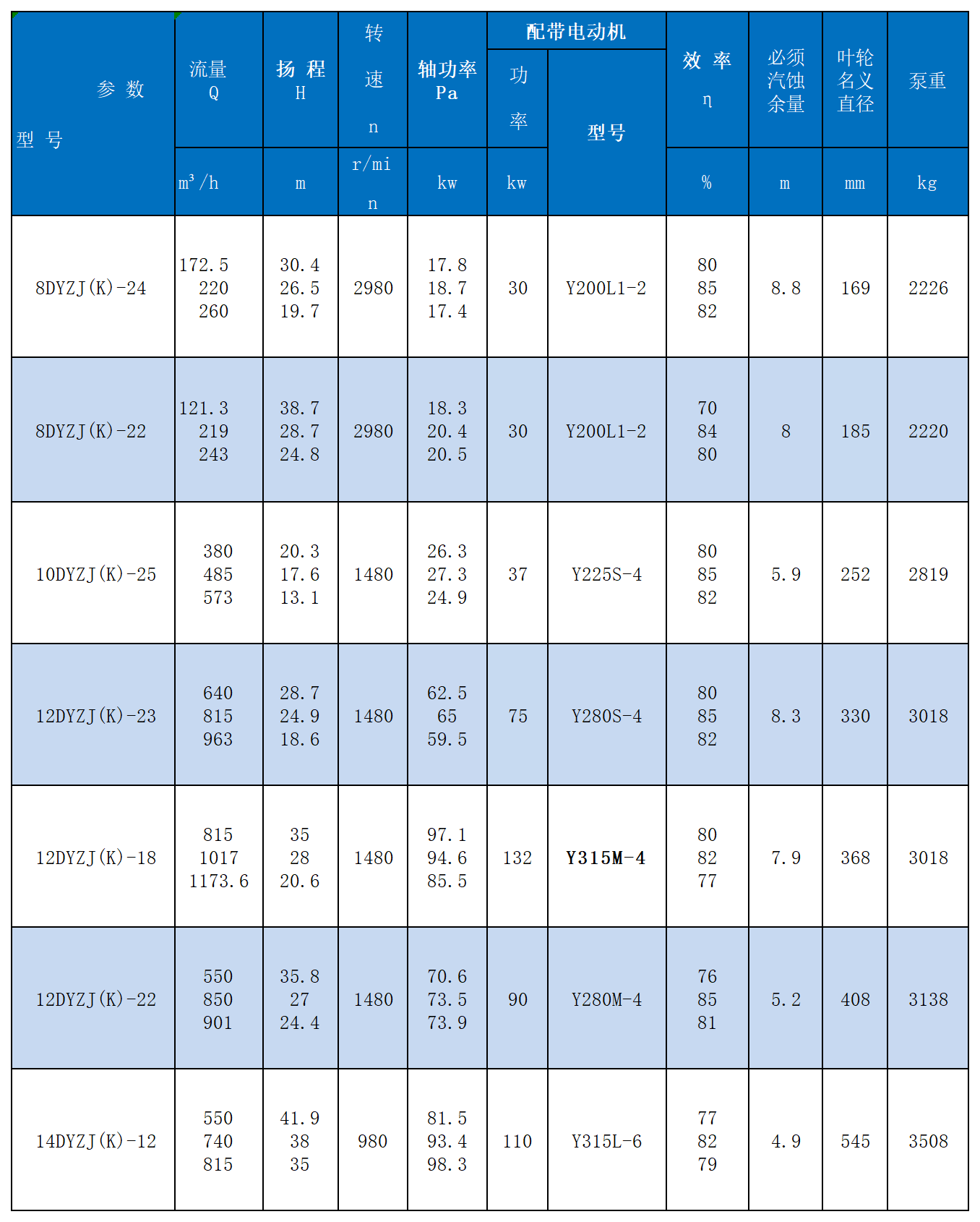

泵清水性能表



注:1、以上电机均按浆体比重1.15计算选择,用户选择电机时,应根据具体介质比重核算电机配套功率;

  2、亦可配高速电机+调速机构或叶轮直径小范围变化来满足用户不同参数要求。
