DYLB、DYLK立式长轴泵


DYLK、DYLB型立式长轴泵适用于电厂、钢厂、自来水公司、污水处理厂、石油化工、矿山等工矿企业,以及市政给排水工程、农业灌溉、防洪排涝等工程。可以用来输送55℃以下的清水、雨水、铁皮坑水、污水以及海水等介质,流量范围30-70000m³/h,扬程范围7-200m。特殊设计的输送介质温度可达90℃。

所属分类:

工流程泵


电话

咨询热线:


产品简介

  DYLK、DYLB型立式长轴泵适用于电厂、钢厂、自来水公司、污水处理厂、石油化工、矿山等工矿企业,以及市政给排水工程、农业灌溉、防洪排涝等工程。可以用来输送55℃以下的清水、雨水、铁皮坑水、污水以及海水等介质,流量范围30-70000m³/h,扬程范围7-200m。特殊设计的输送介质温度可达90℃。



产品特点

●运行平稳,安全可靠,免抽真空启动,使用寿命周期长。

●泵体积小,基础占地面积少,基础以下泵长度可以调整,适应性强。

●流道简单可靠,节省泵房基建投资。

●结构合理,装拆方便,维护检修容易简便。

●泵效率高,降低运行成本。



型号说明

1400DYLK—30Ⅰ

500DYLB—55.3Ⅰ(×2、3)

1400——泵吐出口径1400mm

500——泵吐出口径500mm

L———立式长轴泵

L———立式长轴泵

K———转子可抽芯

B———转子不可抽芯

30———泵的设计扬程

55.3———泵的设计扬程

Ⅰ———泵设计顺序(第一次设计无标示)

Ⅰ———泵设计顺序(第一次设计无标)

注:对于大口径泵,一般不设计多级形式

×2———表示泵的级数为2级



产品结构说明

  DYLK、DYLB型泵为立式单级(多级)离心式或斜流式带导叶体结构。

  泵的结构型式有泵吐出口在安装基础之上和之下(型式代号分别为S和X)、泵承受轴向力和电机承受轴向力(型式代号分别为T和D)、外接润滑水和泵自身润滑等形式。

  泵安装型式有湿坑式安装或干坑式安装。

  湿坑式安装:泵下部浸没在吸水池中。

  干坑式安装:泵采用管道进水,泵吸入喇叭口与进水管道之间采用90°肘形进水弯管联接。

  泵轴承为橡胶导轴承或赛龙导轴承。

  泵口径在1000mm以下时,泵转子一般为不可抽形式;泵轴向水推力及转子重量一般由泵本体推力轴承承受,泵和电机之间采用弹性联接;泵吐出口位于安装面基础之上(型式代号为ST的结构形式)。如有要求,也可以由电机承受轴向水推力及转子重量;或其它结构形式的组合(型式代号为SD、XT、XD);用户如有要求, 也可以设计成可抽式结构形式。泵口径在1000mm以上时,泵转子一般为可抽形式;泵轴向水推力及转子重量一般由电机推力轴承承受,泵和电机之间采用刚性联接;泵吐出口位于安装面基础之下(型式代号为XD)。如有要求,也可以由泵承受轴向水推力及转子重量;或其它结构形式的组合(型式代号为XT、SD、ST)。用户如有要求, 也可以设计成不可抽式结构形式。

  泵本体承受轴向水推力及转子重量时,泵推力轴承采用稀油润滑,推力轴承部件带Pt100测温元件测轴承温度或压力式温度计测润滑油温度。

  泵轴向密封采用填料密封。

  在泵安装基础上可以进行叶轮与叶轮室(转动部分与静止部分)之间间隙的调整,操作方便。

  从吐出方向往泵看,电机接线盒与泵外接润滑水接管位于左侧。也可根据用户要求,布置在其它方位。



产品主要零部件材质

    介质Media
零件 Parts

清水
Clear water

海水
Seawater

污水(含磨料)
Sewage(incl.of abrasiv powder)

吐出弯管
Discharge elbow
中间接管(外、内)
Intermediate column  (internal & external)

Q235-A

HT200Ni2Cr
0Cr18Ni9
ZG0Cr18Ni12Mo2

Q235-A

导叶、吸入喇叭口
Guide vane,
Suction bellmouth

HT200

HT200Ni2Cr
ZG0Cr18Ni9
ZG0Cr18Ni12Mo2

HT200、QT500-7
ZG1Cr13Ni1

叶轮
Impeller

ZG1Cr13Ni1 HT200

ZG0Cr18Ni9
ZG0Cr18Ni12Mo2

QT500-7
ZG1Cr13Ni1

叶轮室、密封环
Shroud,wearing ring

HT200
ZG2Cr13

ZG0Cr18Ni9
ZG0Cr18Ni12Mo2

ZG1Cr13Ni1
QT500-7

主轴
Main shaft

45、2Cr13

2Cr13、0Cr18Ni9
0Cr18Ni12Mo2

45、2Cr13
1Cr18Ni9

轴套
Shaft sleeve

45,2Cr13

2Cr13、0Cr18Ni9
ZG0Cr18Ni12Mo2

2Cr13、1Cr18Ni9

导轴承
Guide bearing

HT200+耐磨橡胶
HT200+abrasive rubber
HT200+赛龙
HT200+Thordon bearing

HT200+耐磨橡胶
HT200+abrasive rubber
HT200+赛龙
HT200+Thordon bearing

HT200+耐磨橡胶
HT200+abrasive rubber
HT200+赛龙
HT200+Thordon bearing

注:根据用户具体使用要求,可另选其它适合材质。铸铁材质叶轮只适用于闭式叶轮。

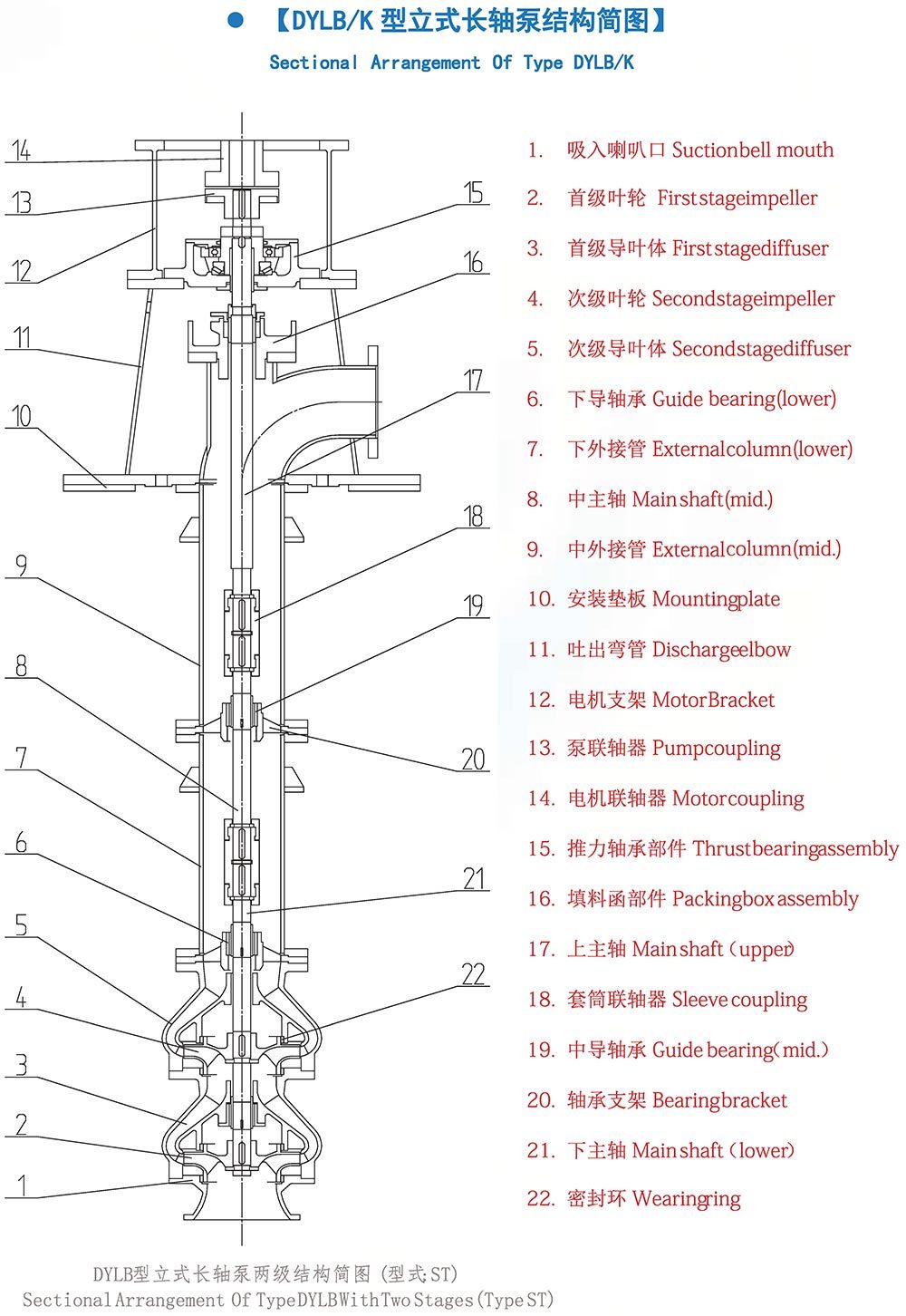

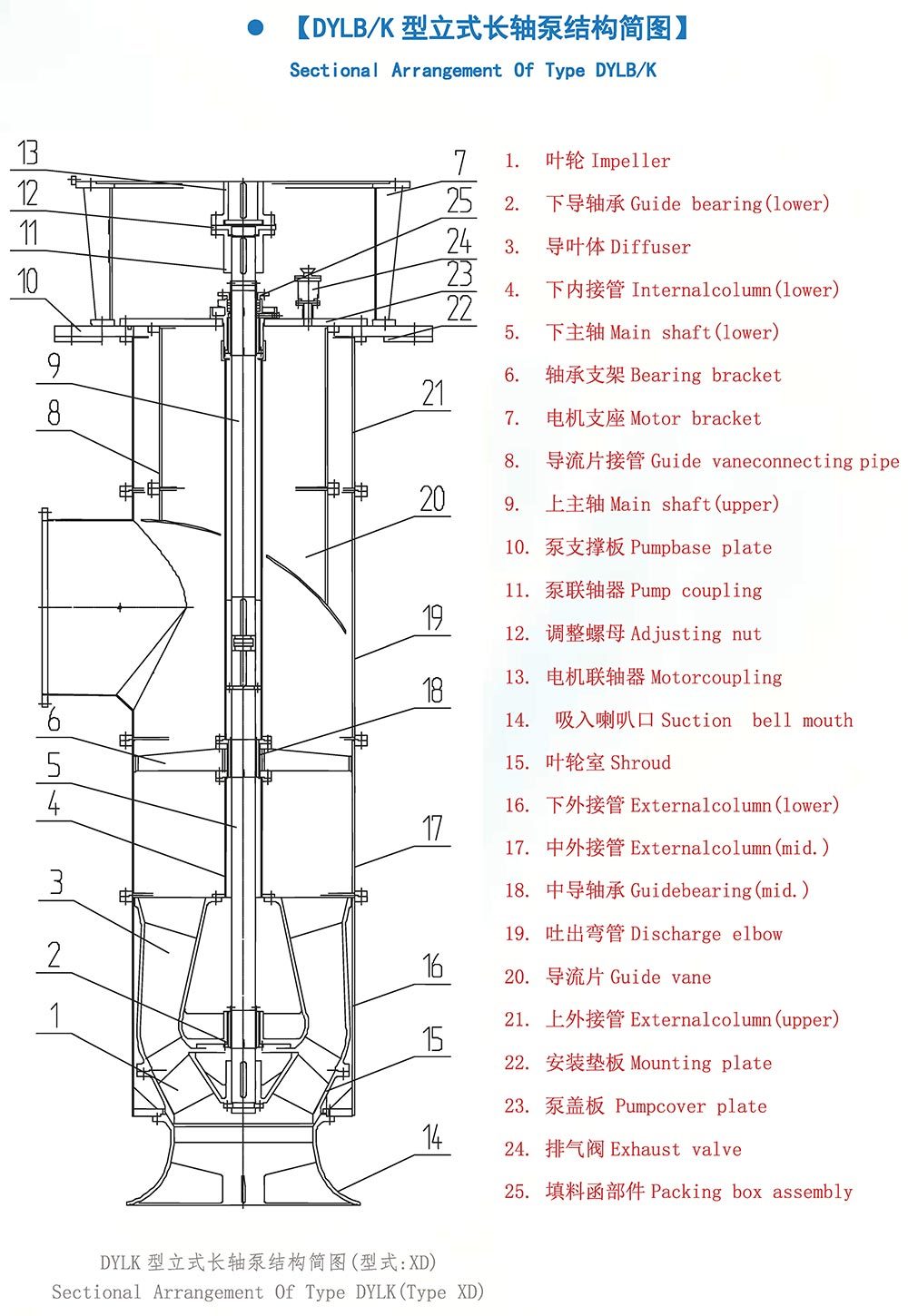

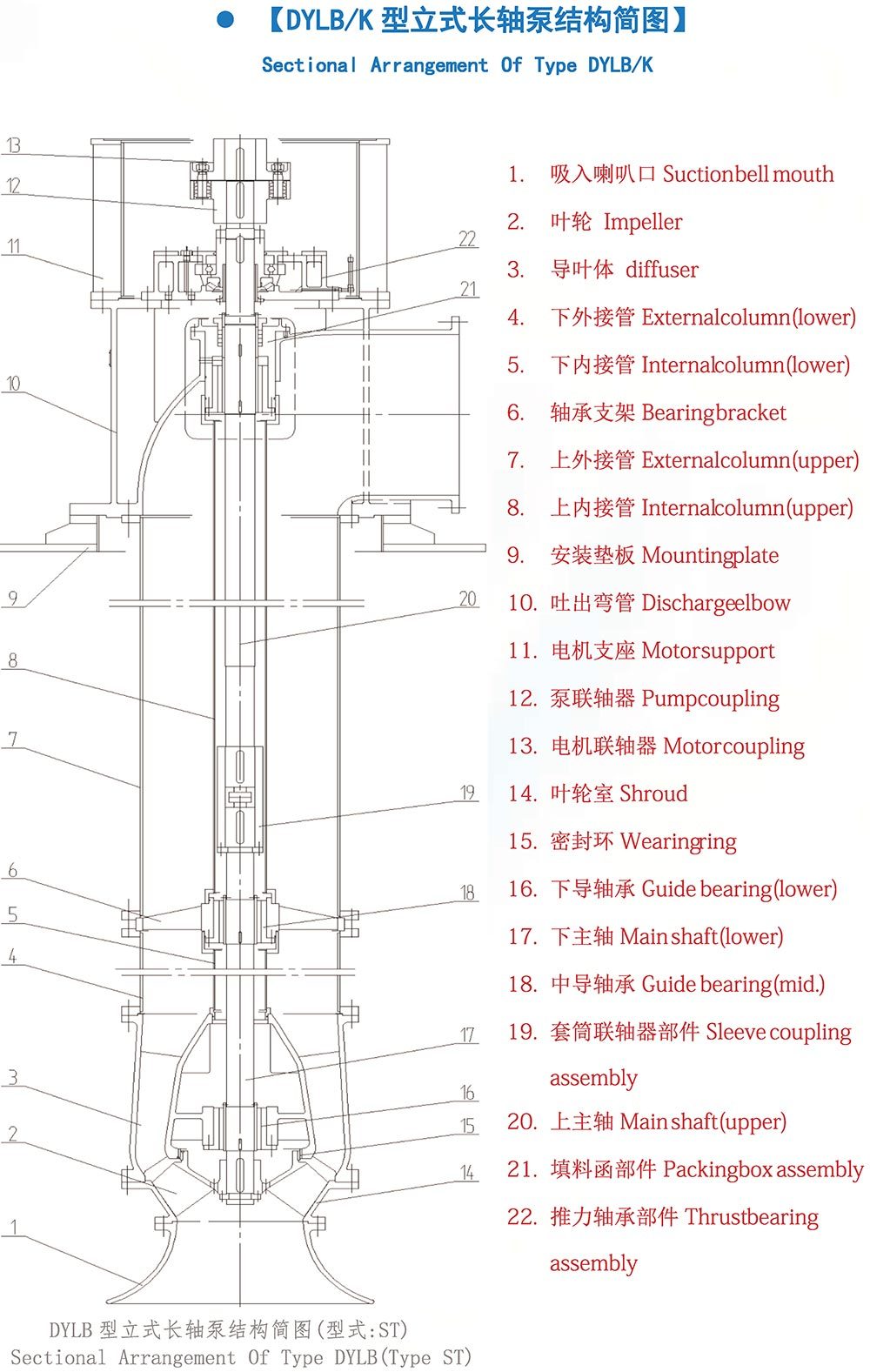

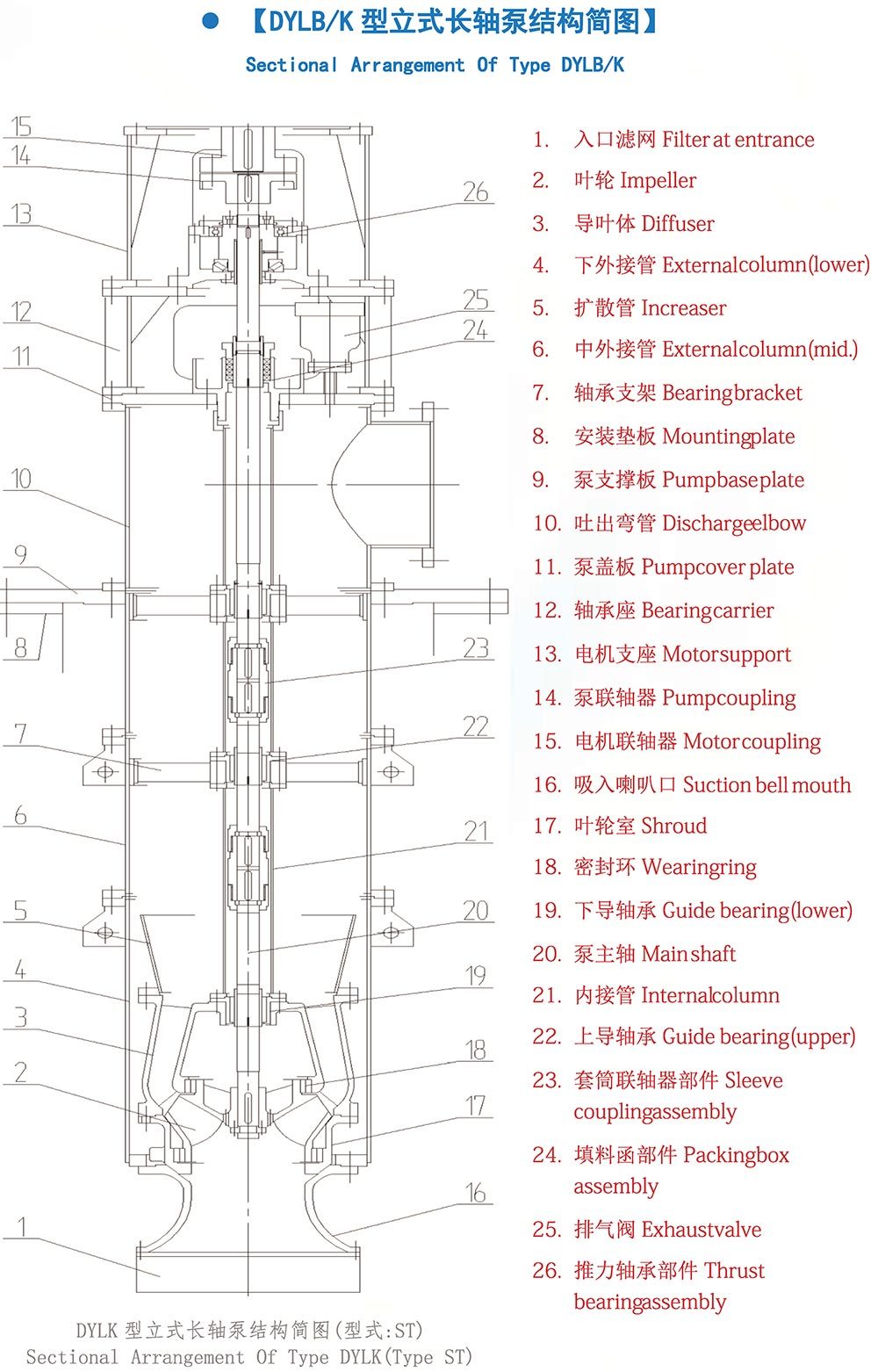

DYLB/K型立式长轴泵结构简图

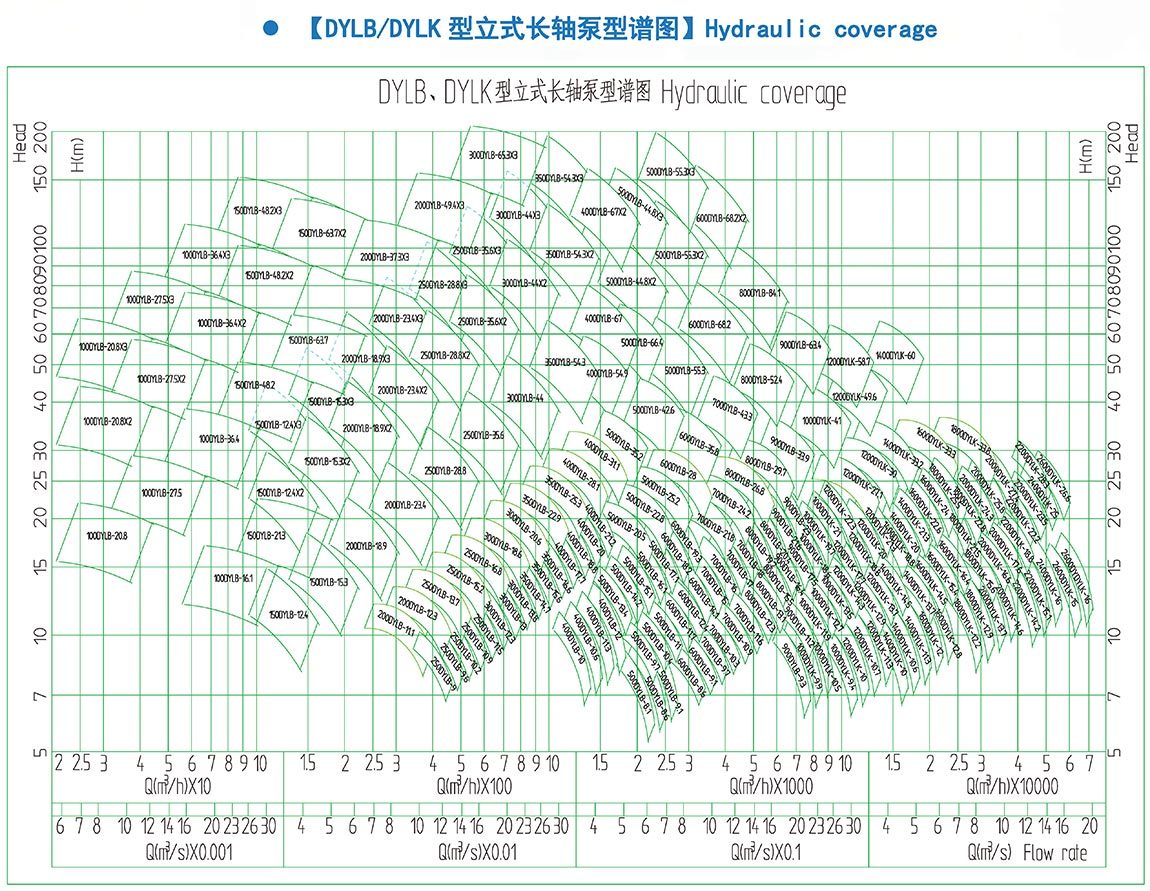

DYLB/DYLK型立式长轴泵型谱图

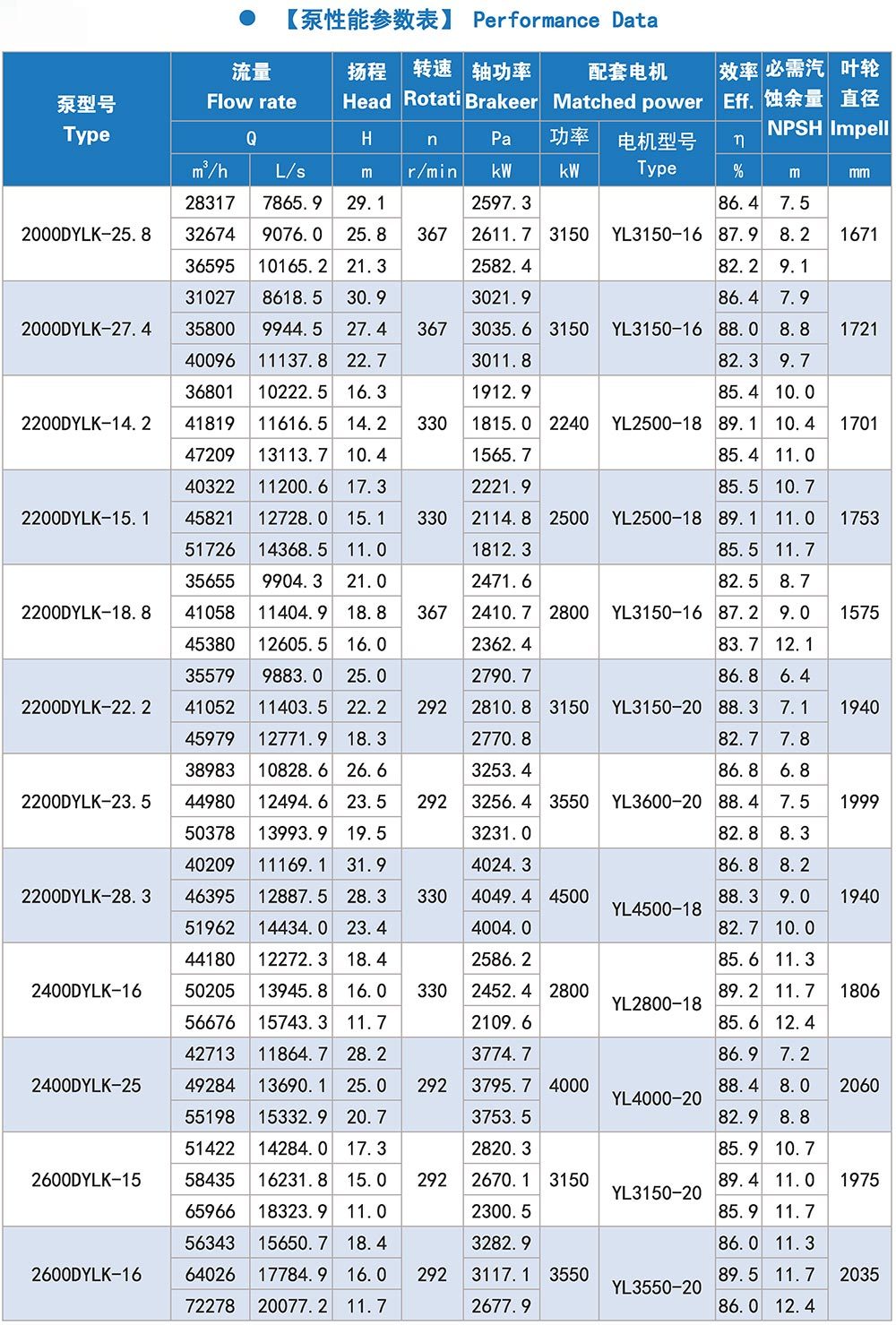

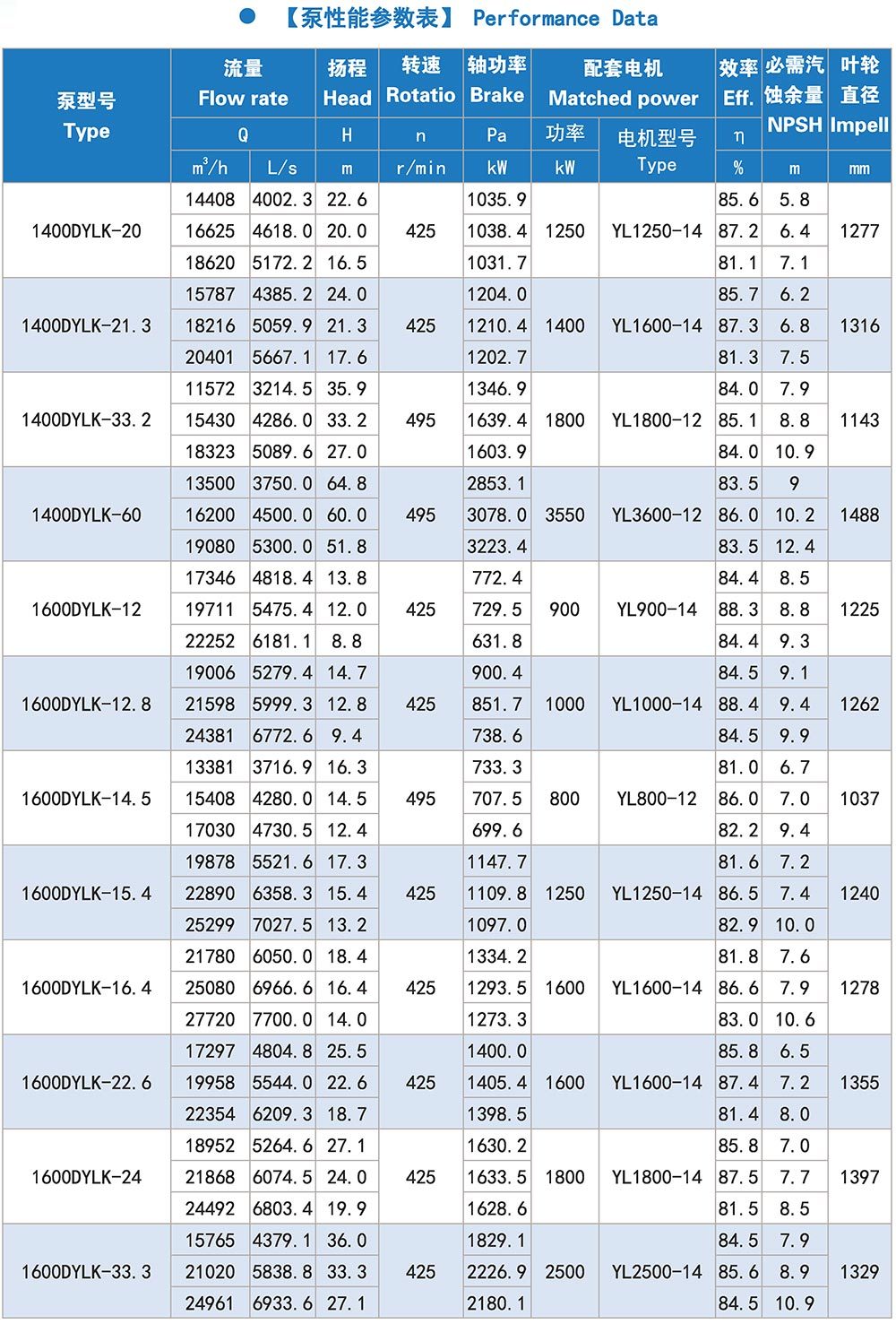

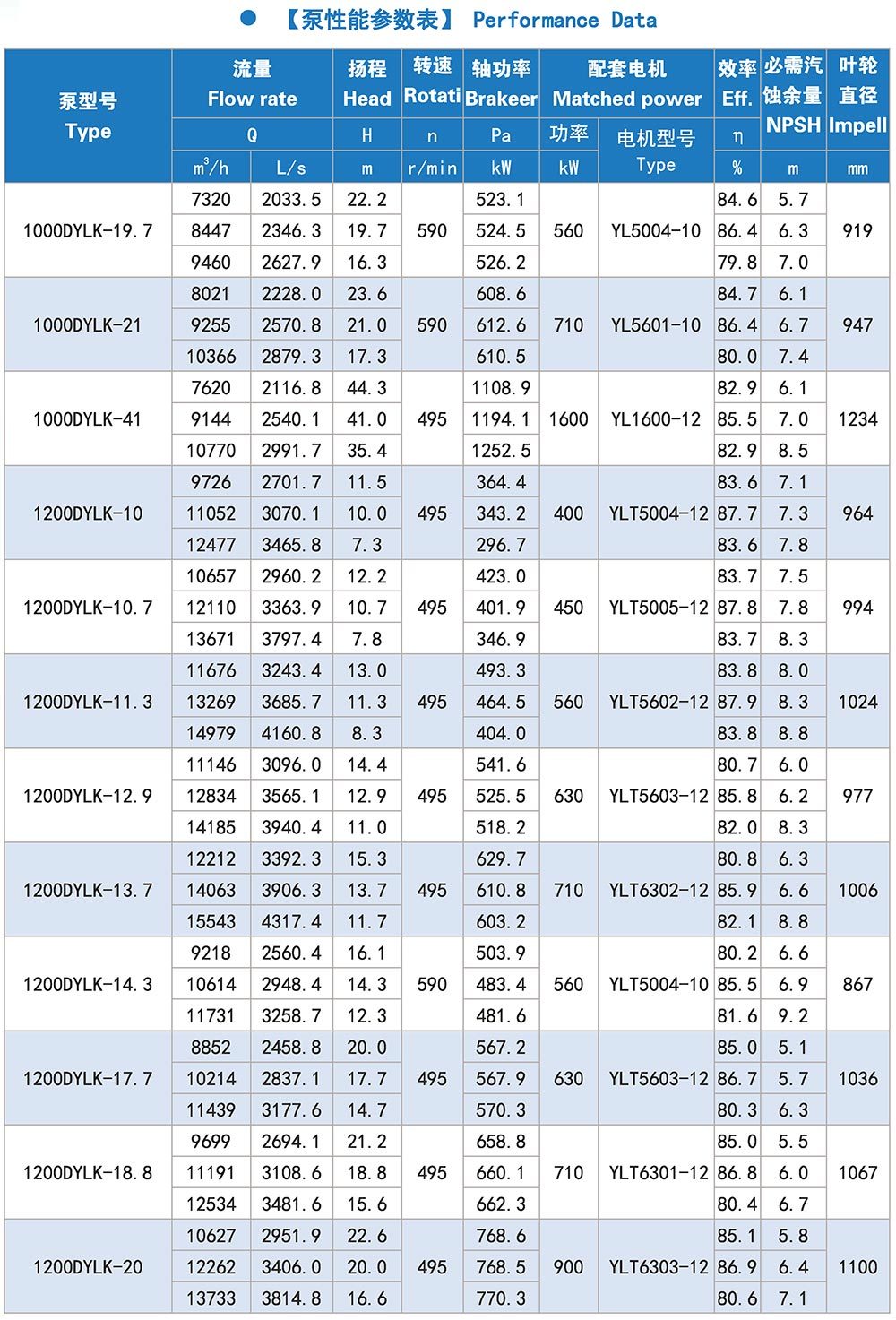

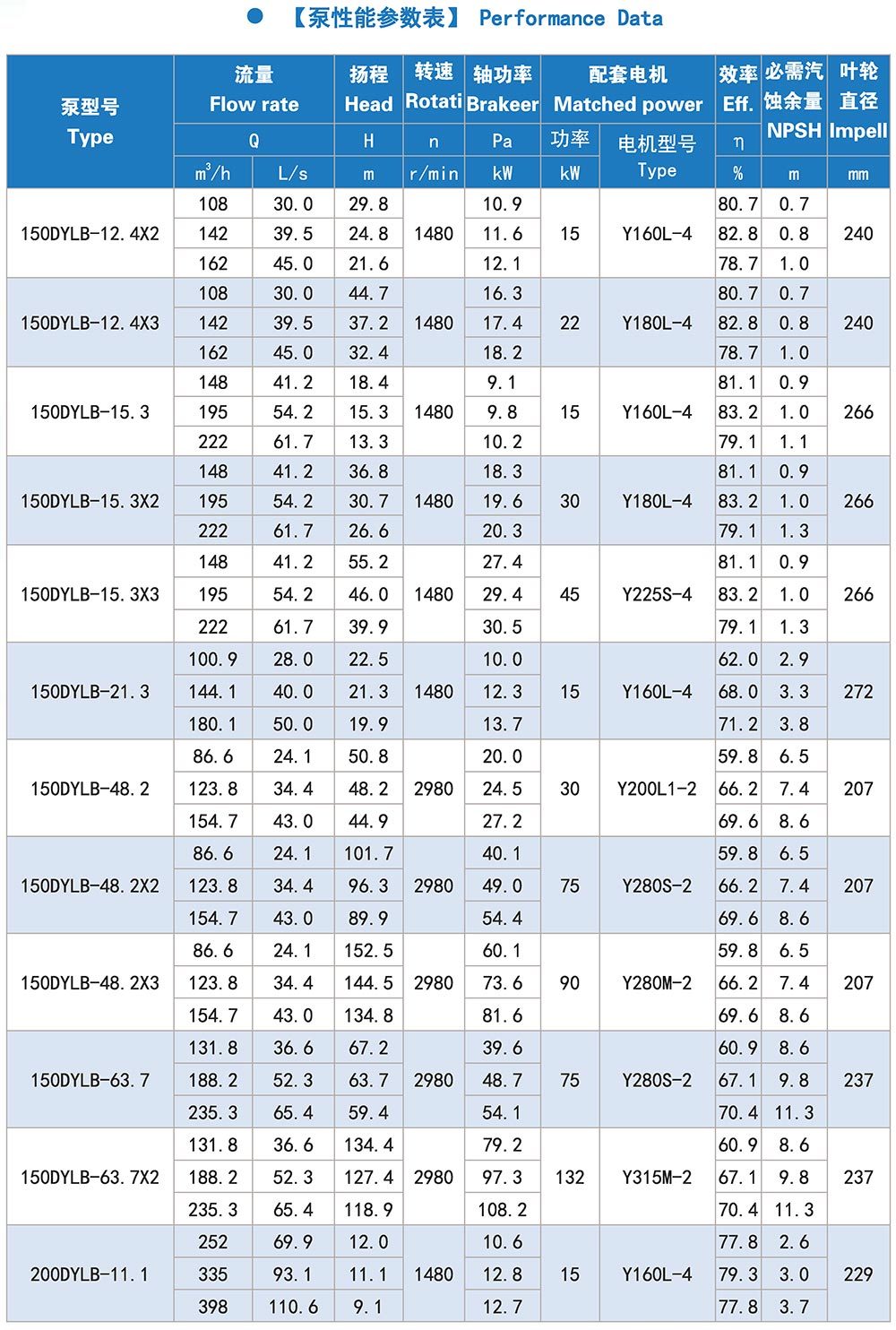

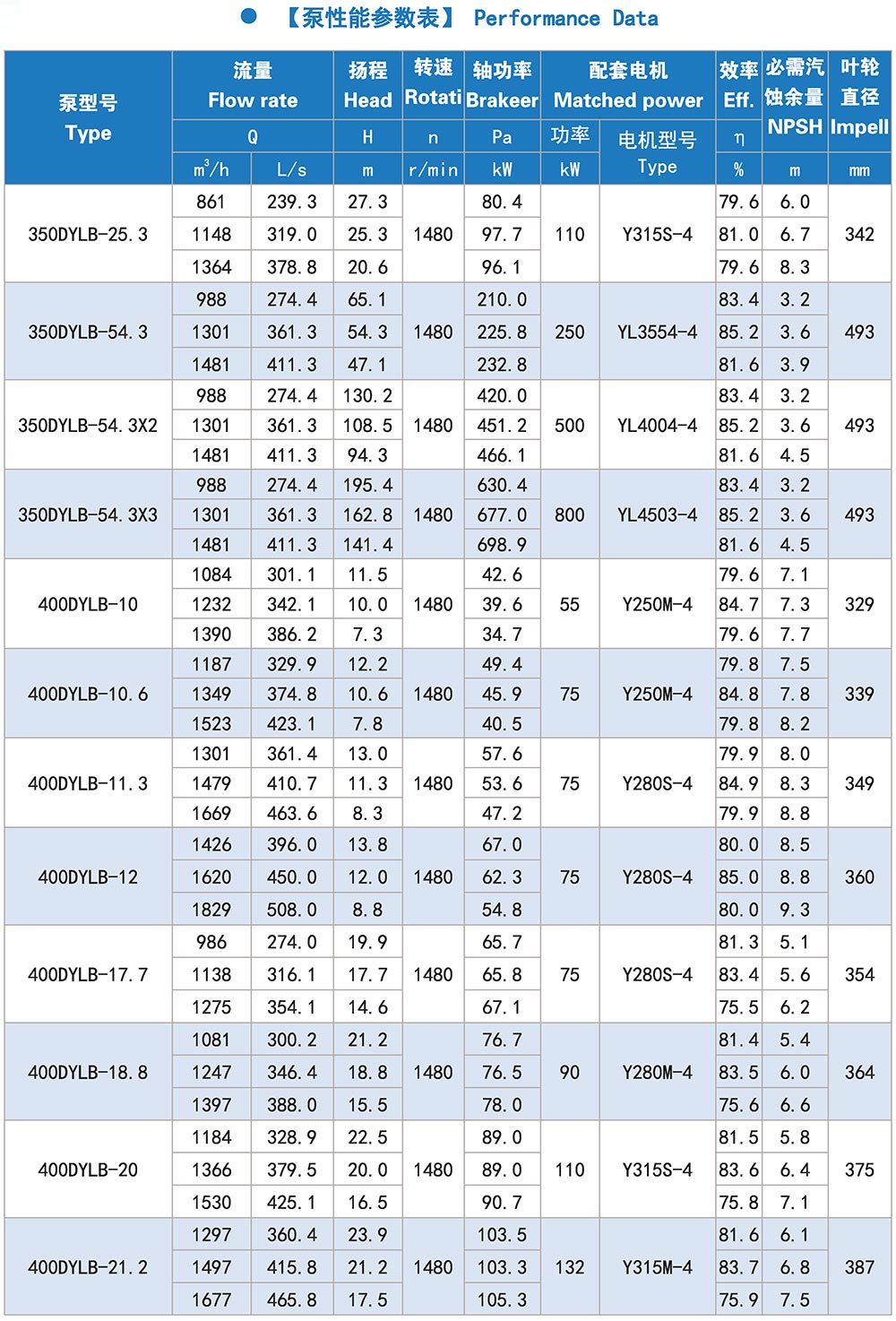

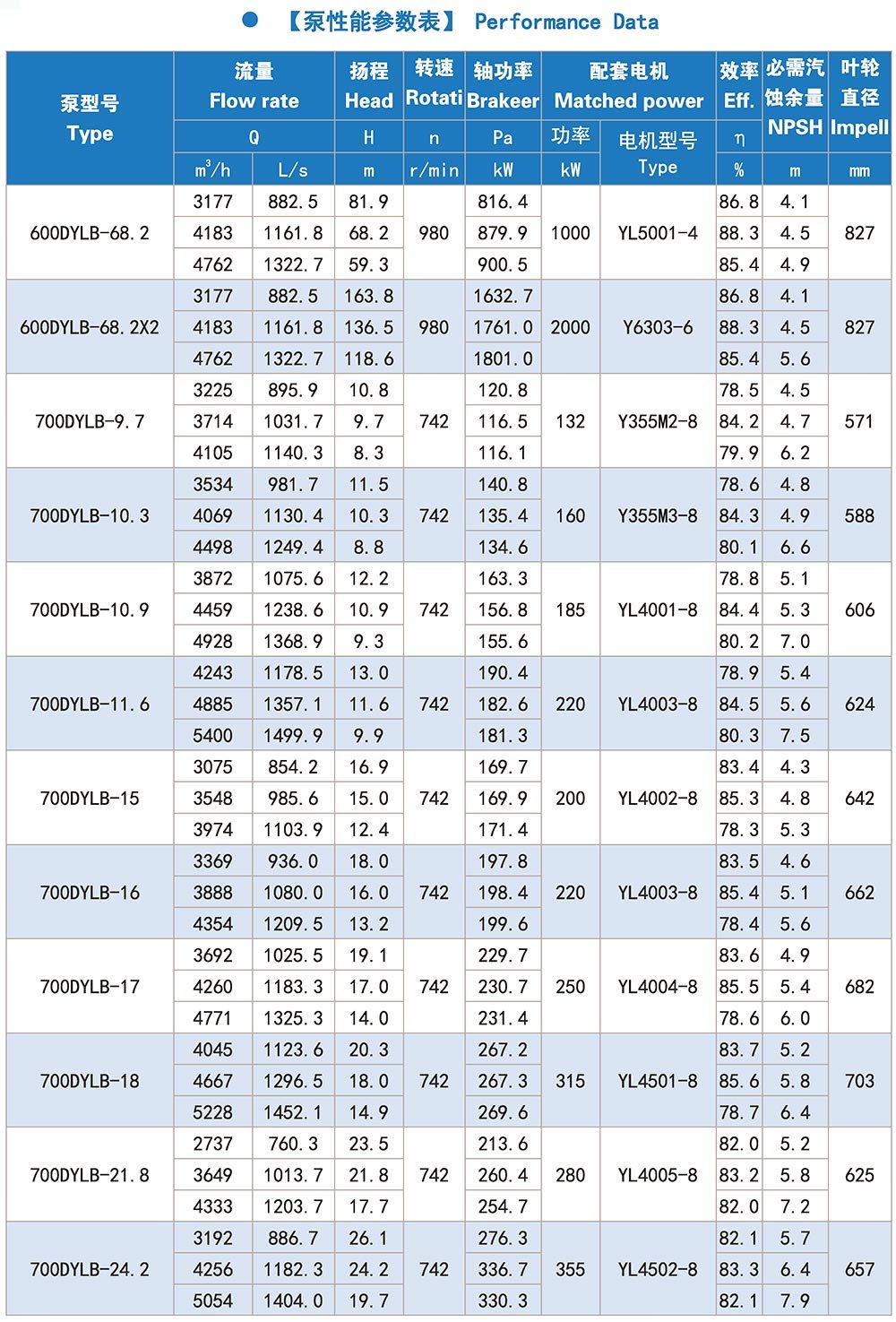

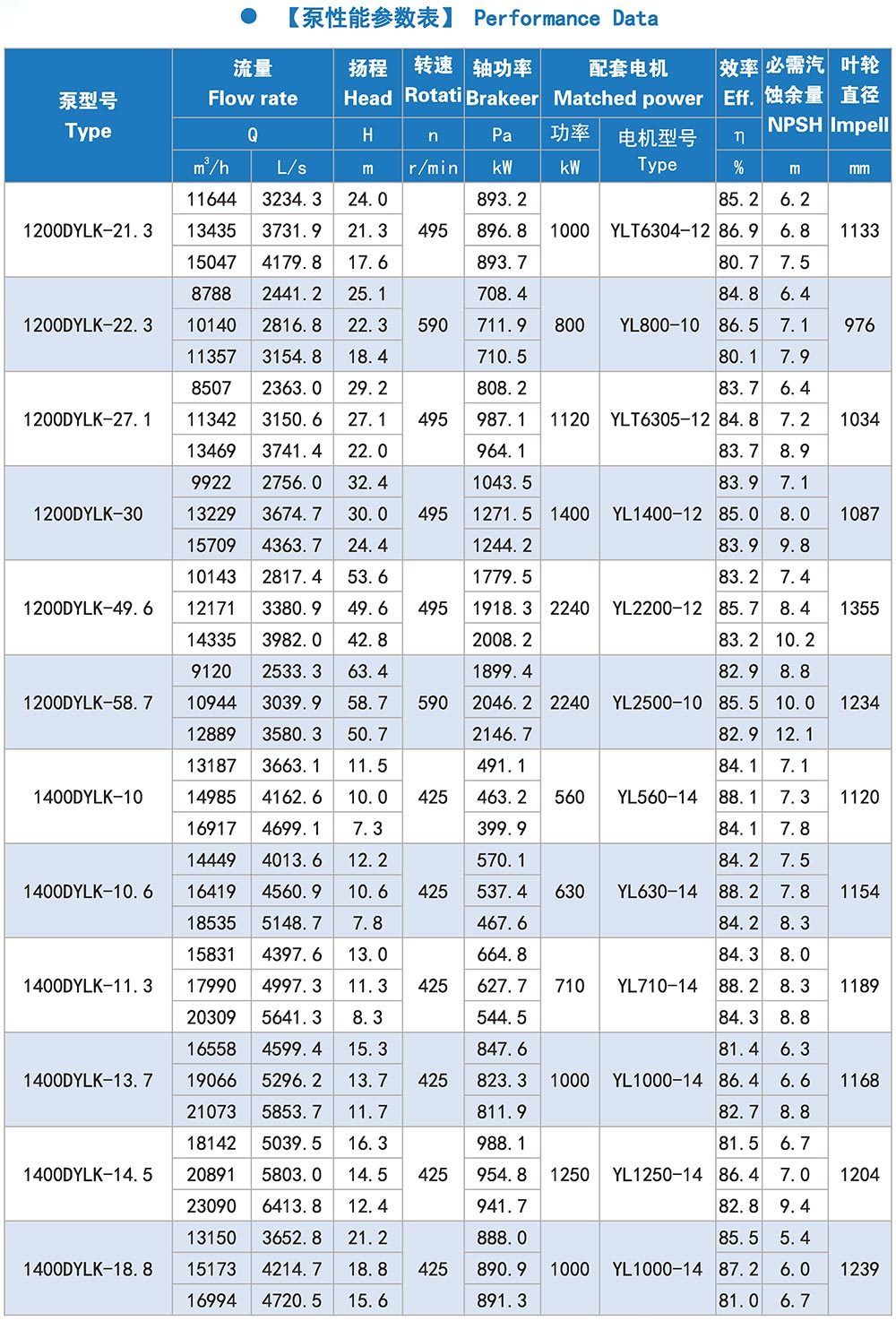

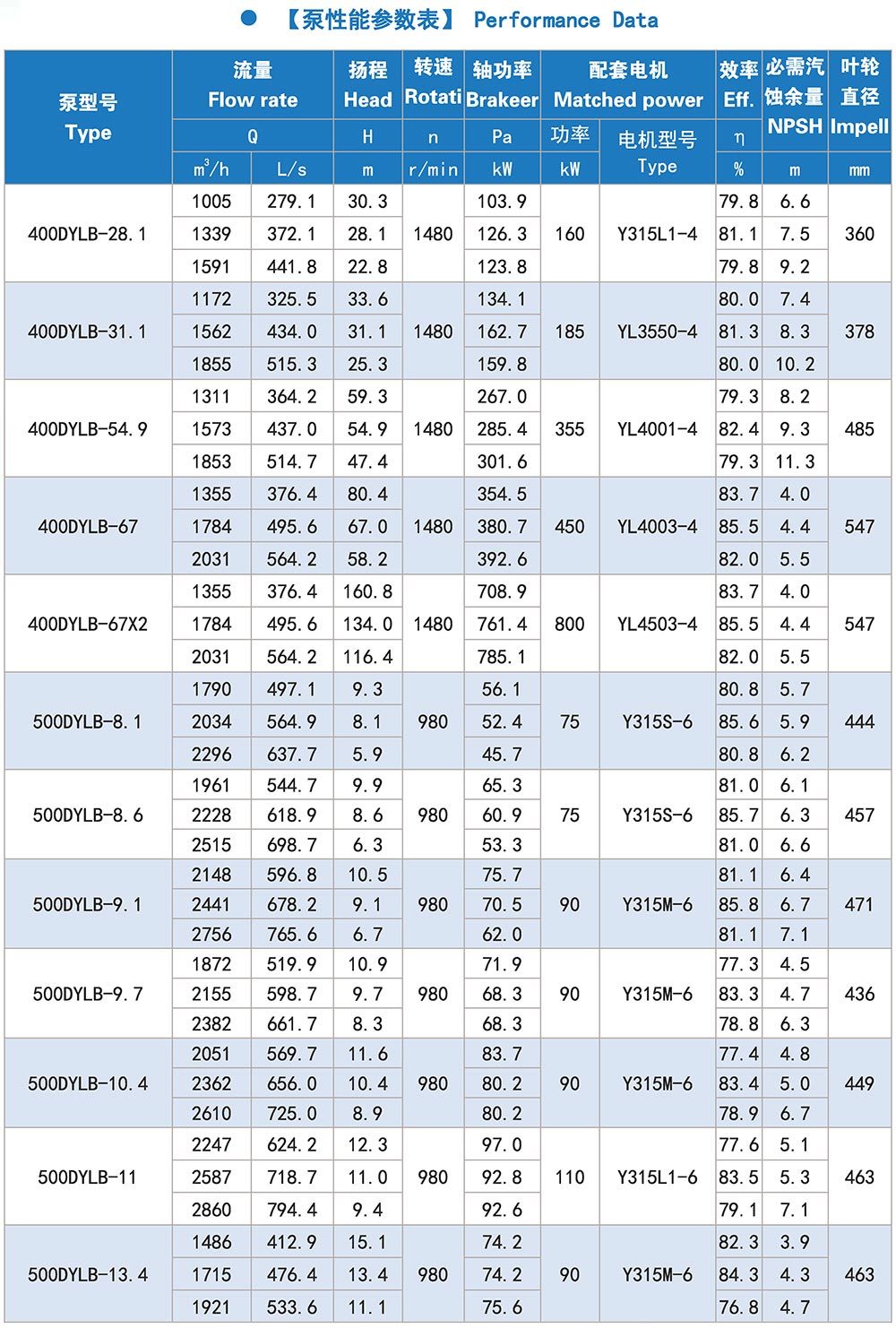

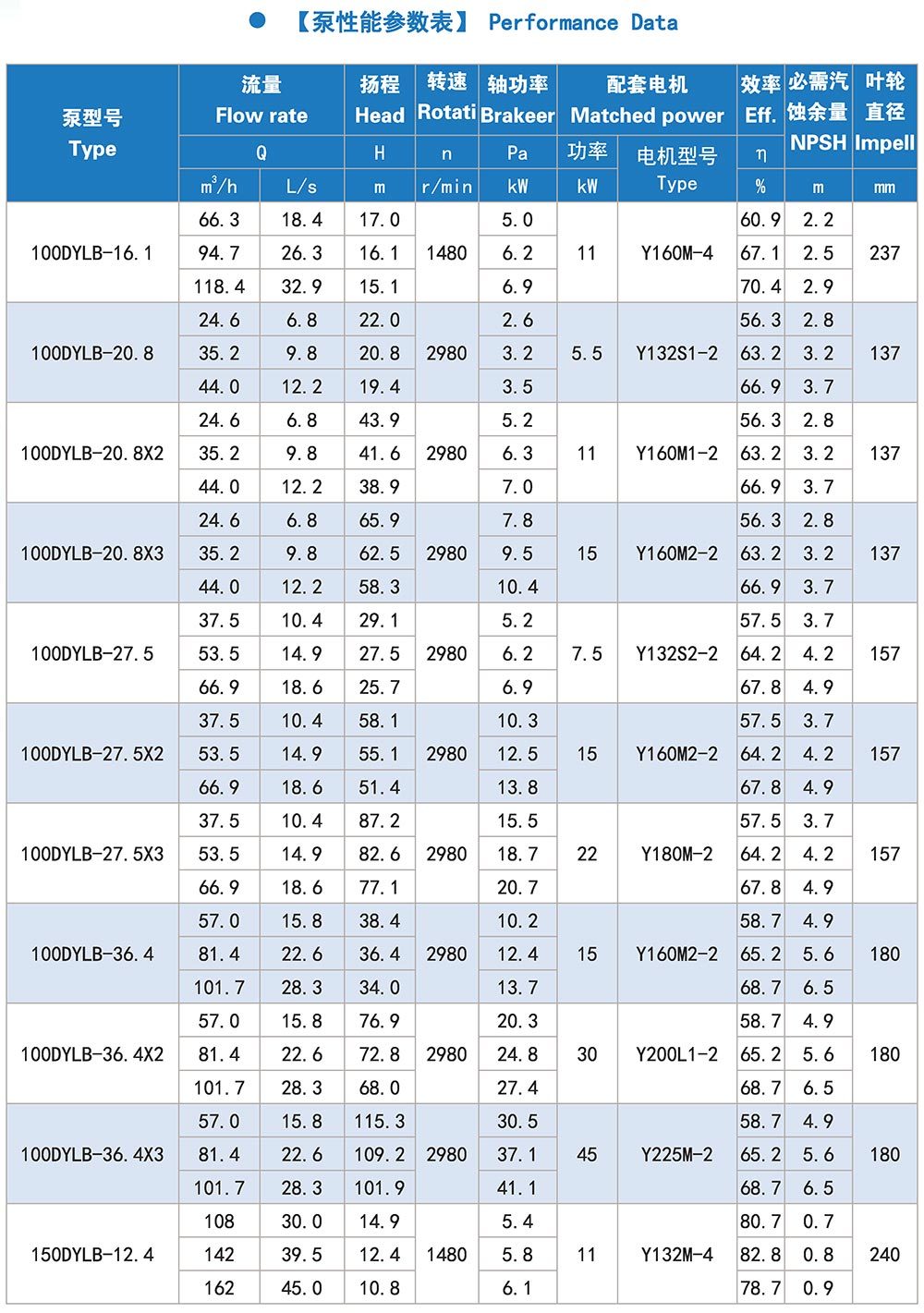

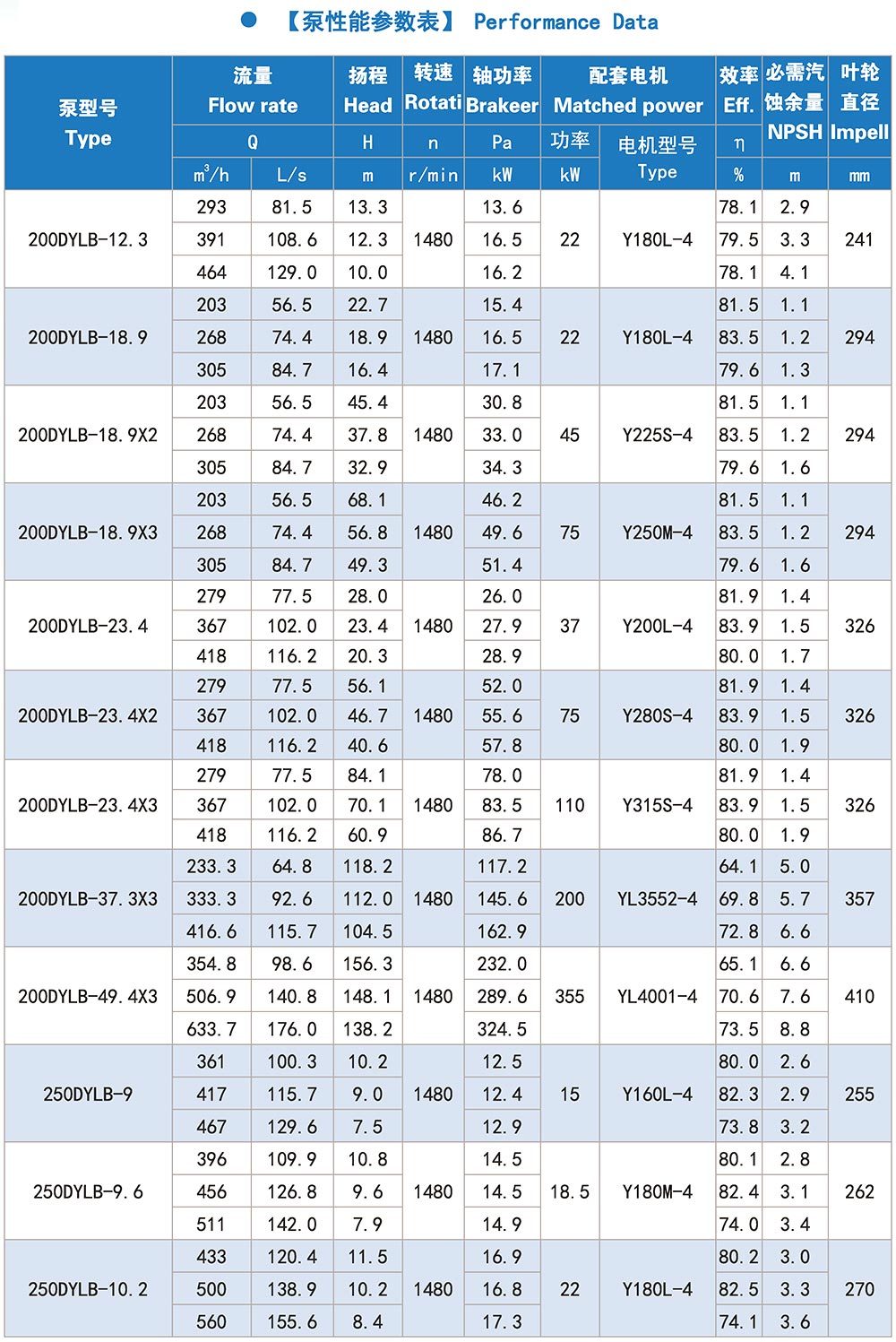

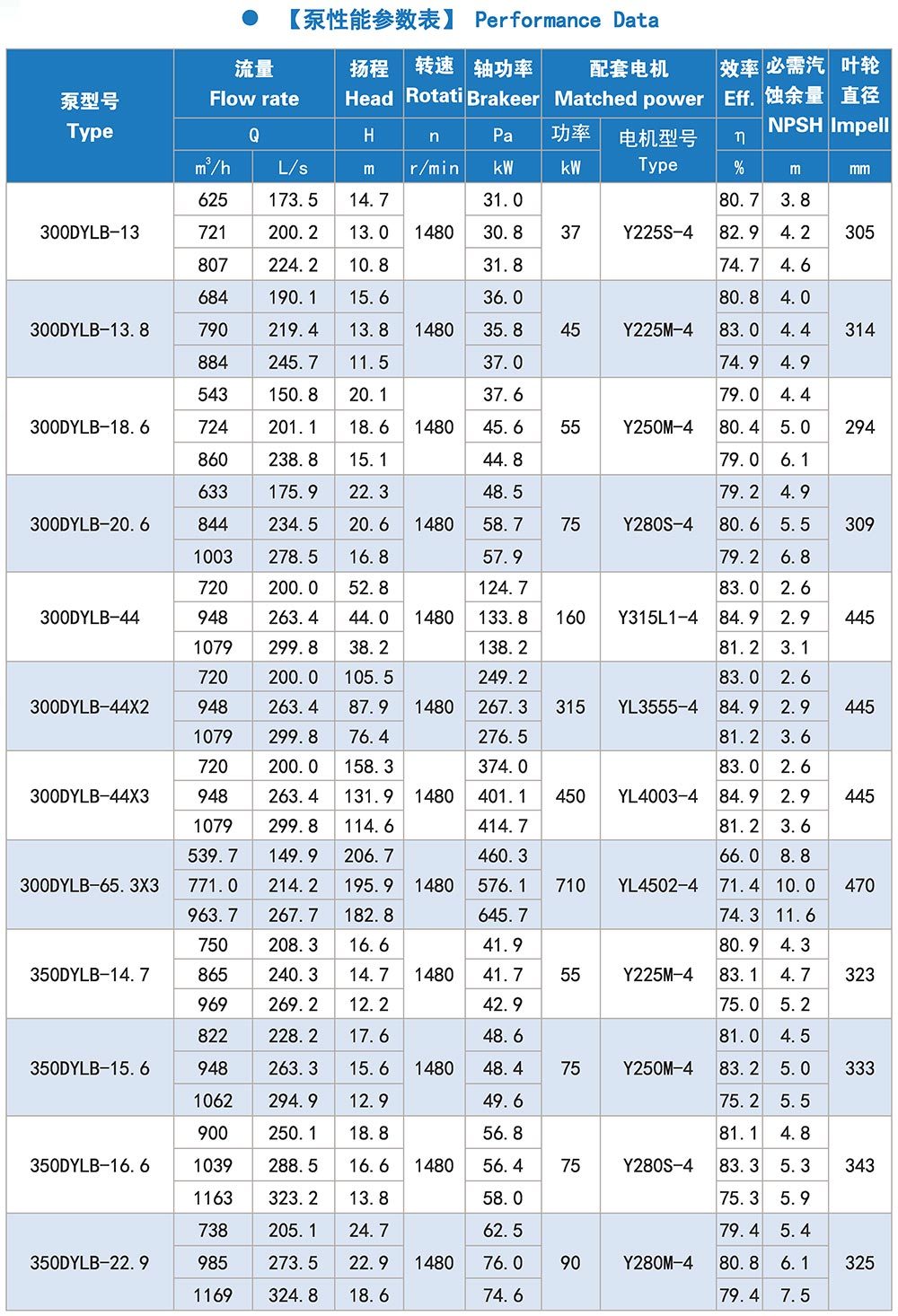

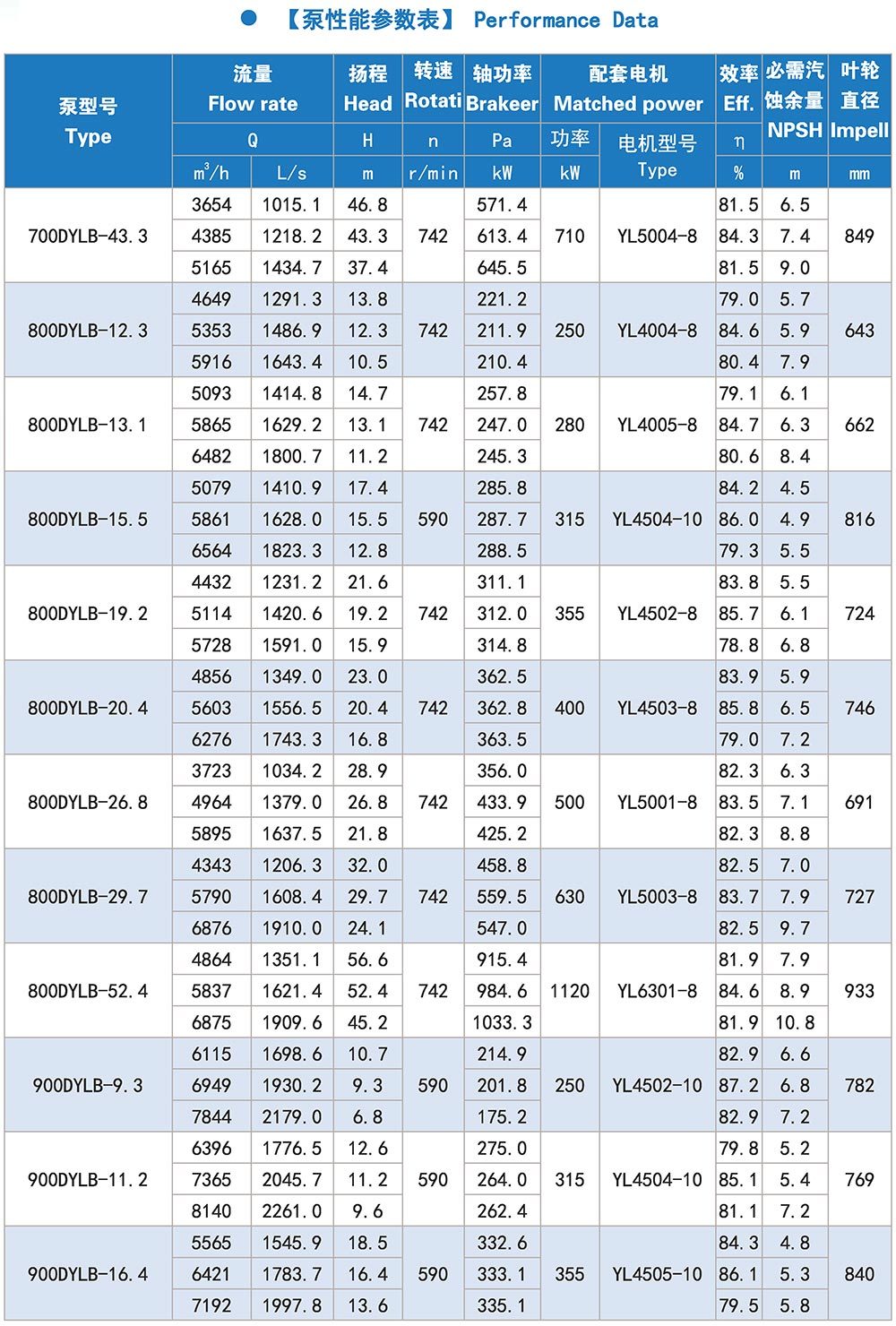

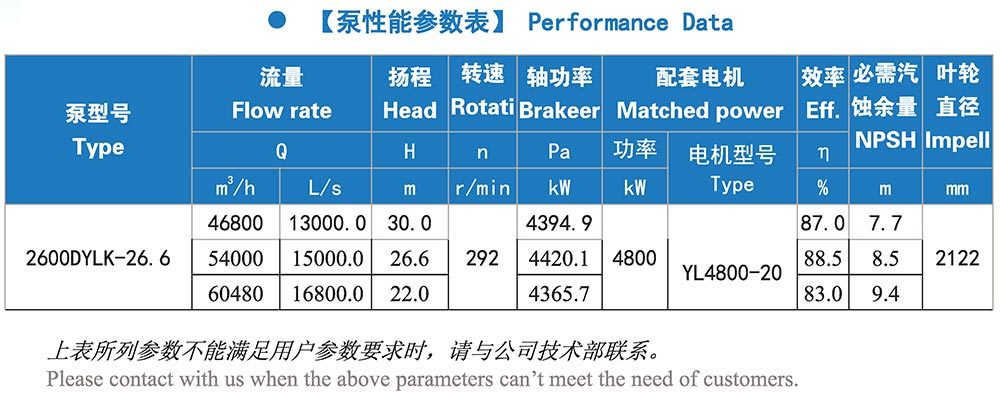

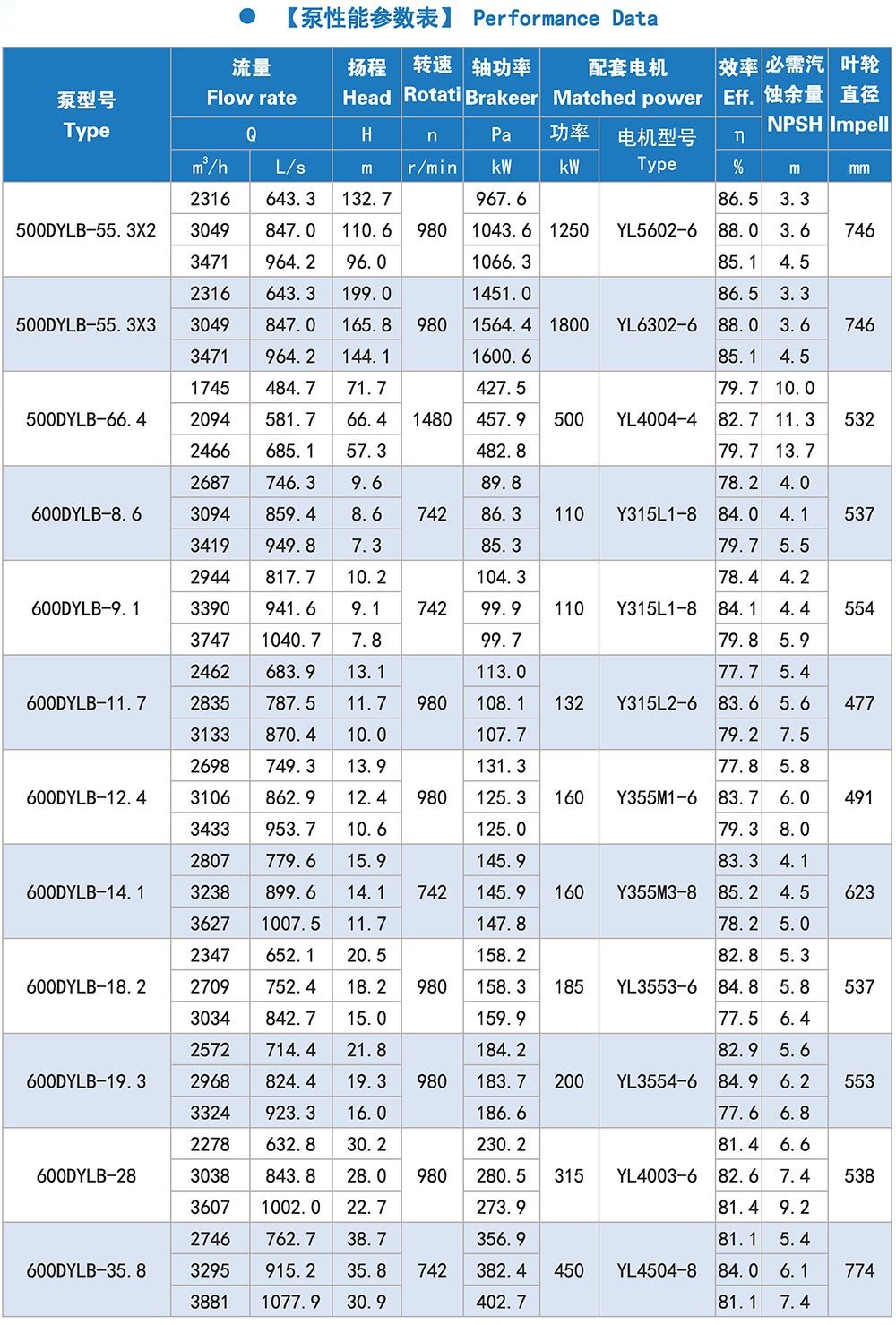

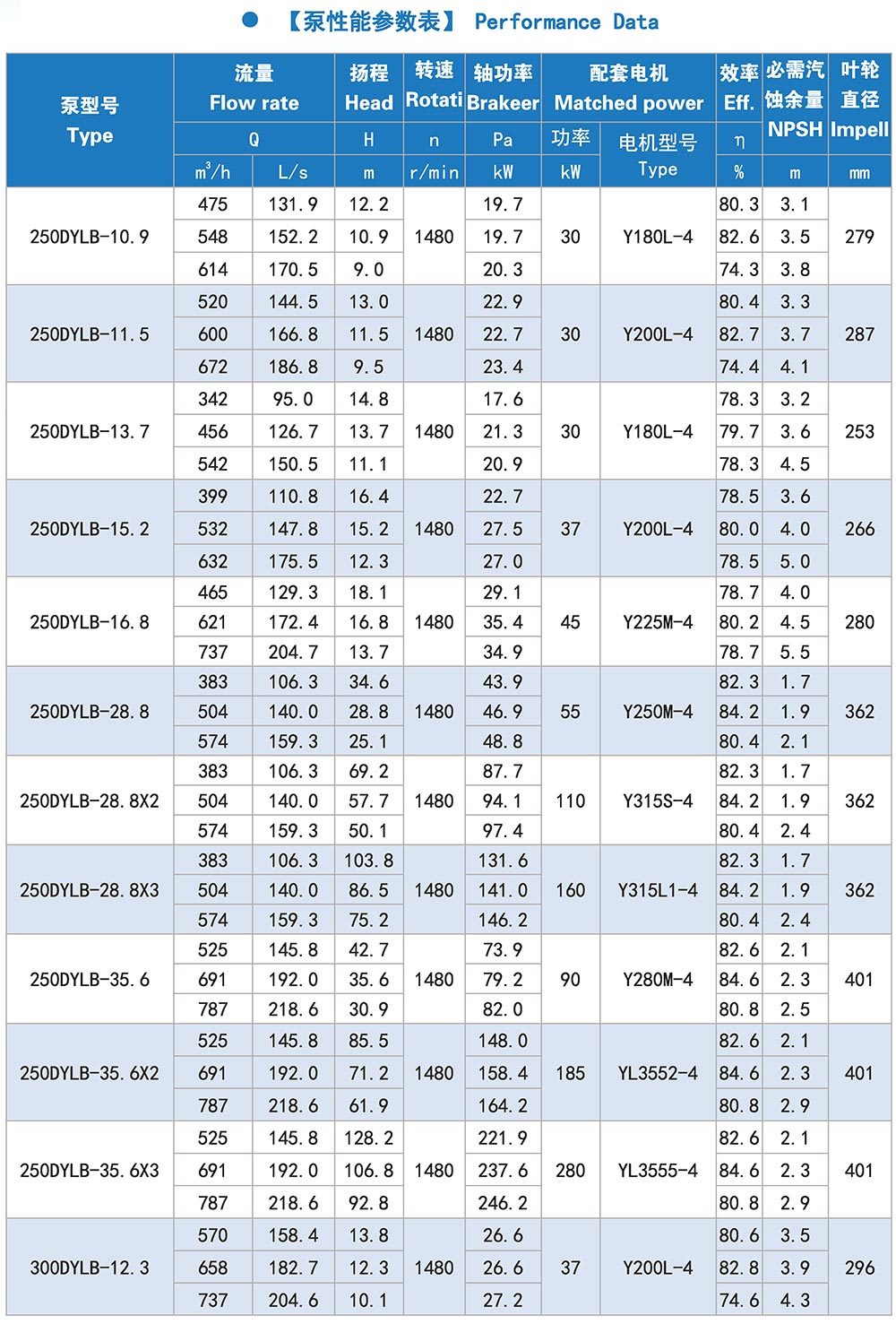

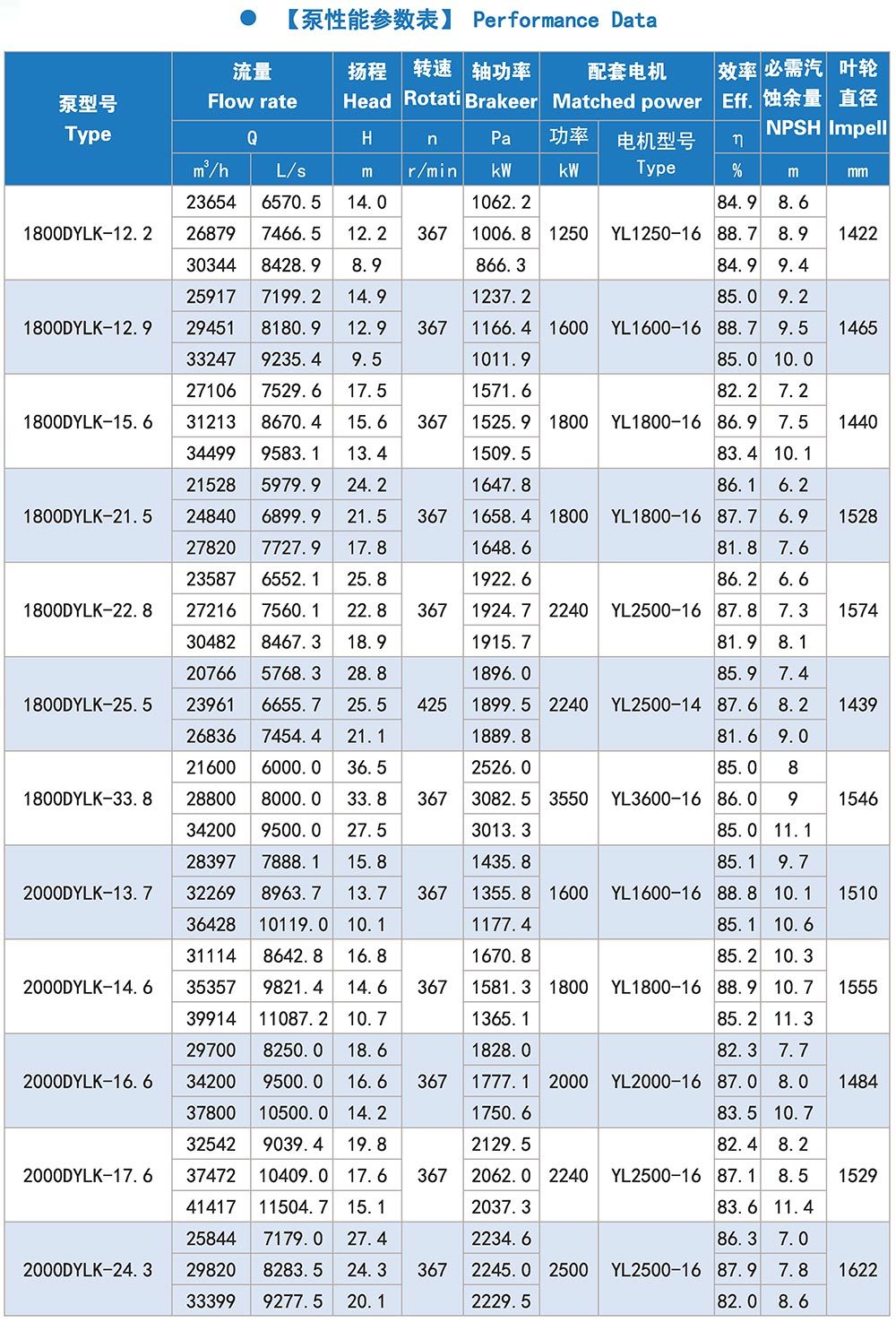

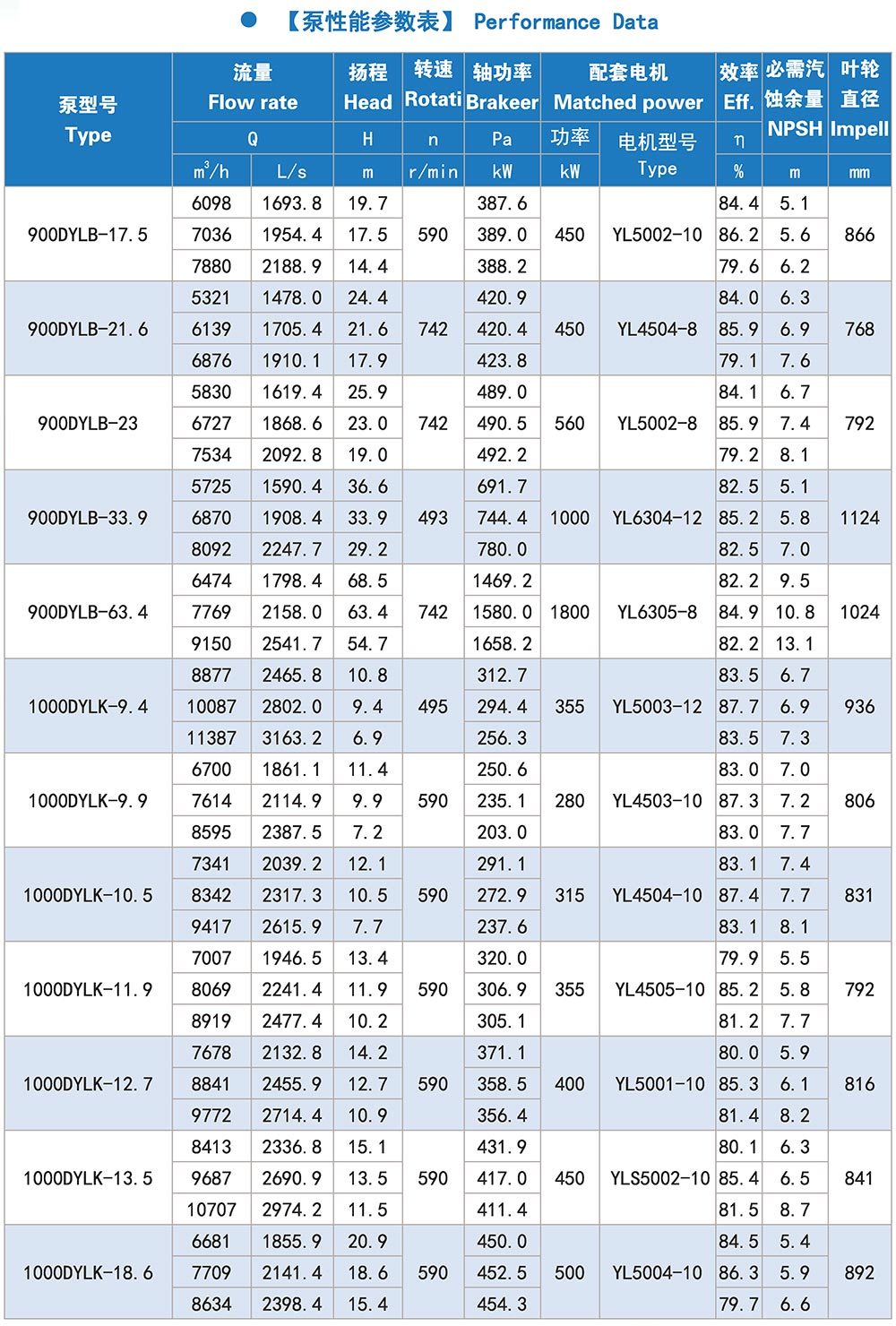

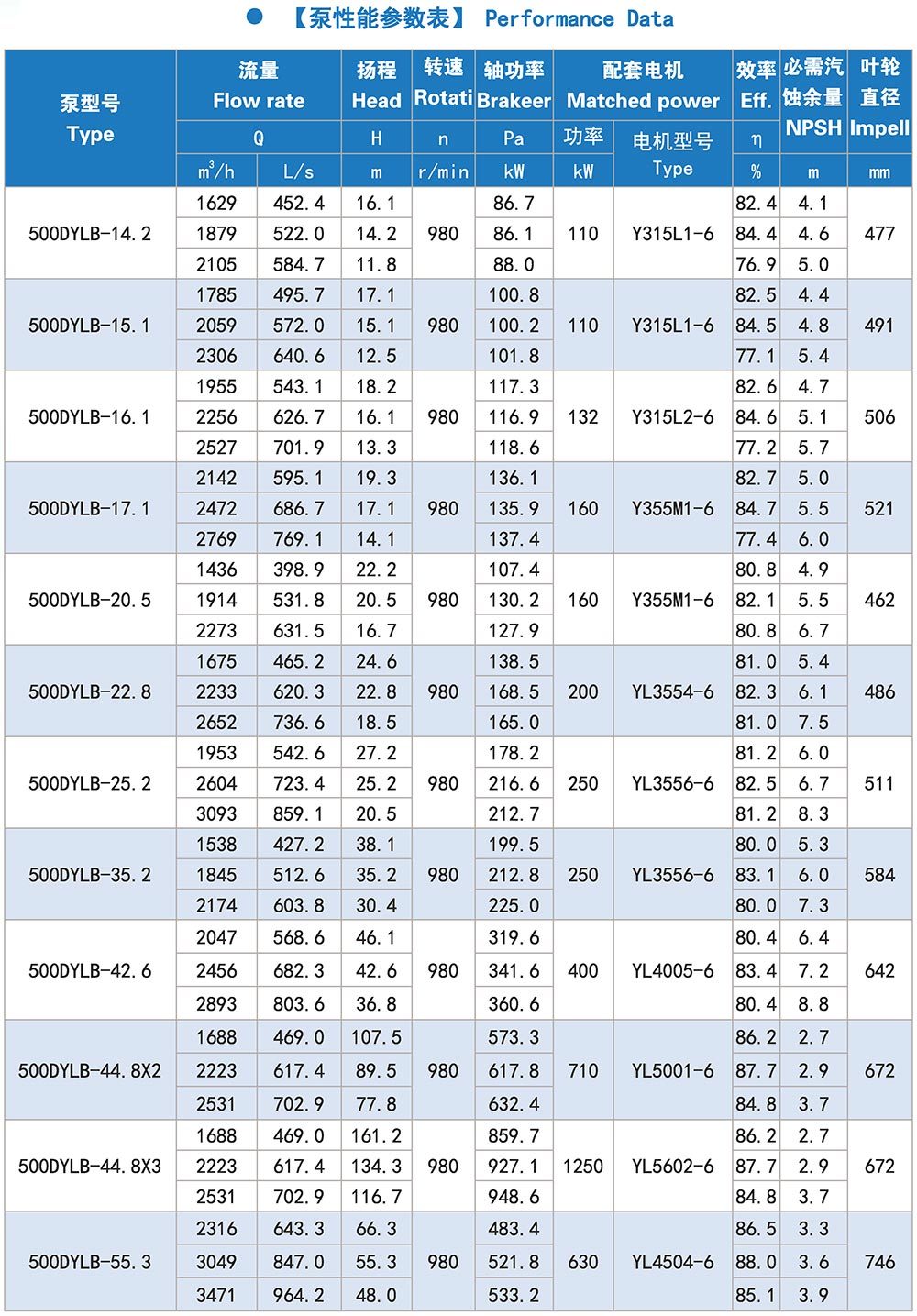

泵性能参数表

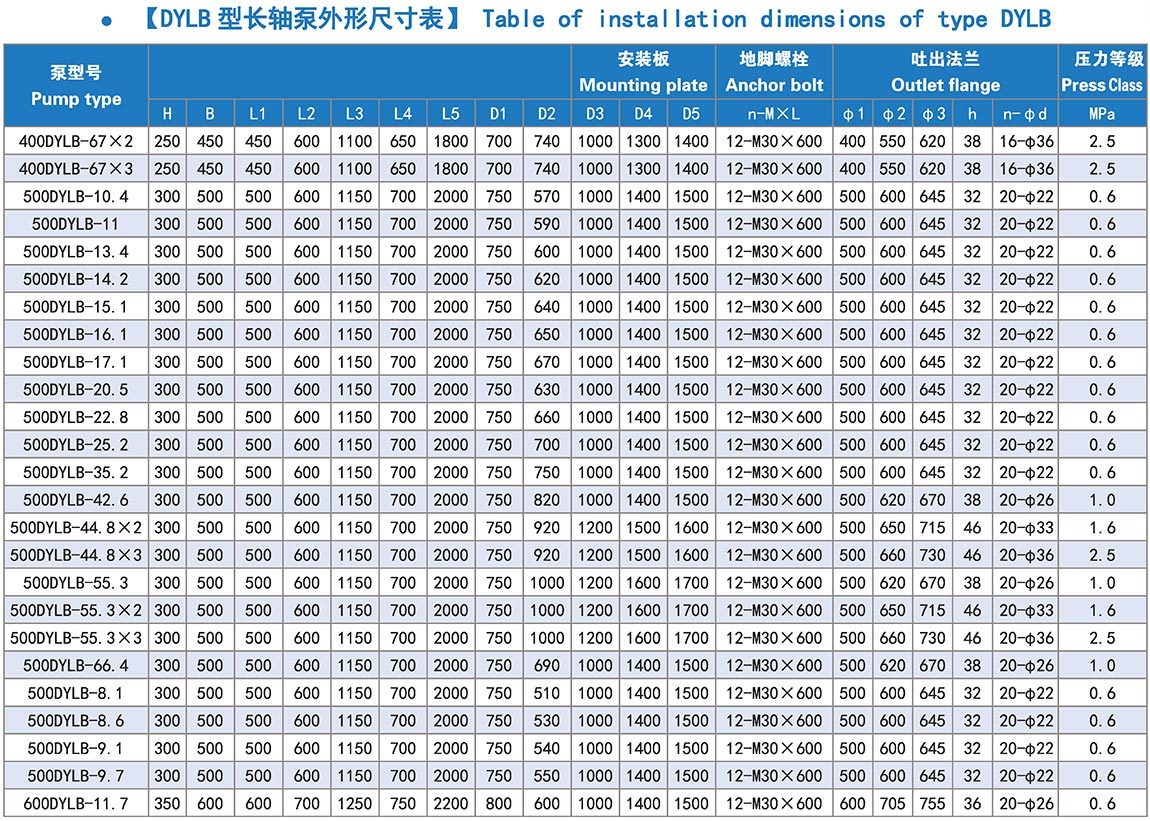

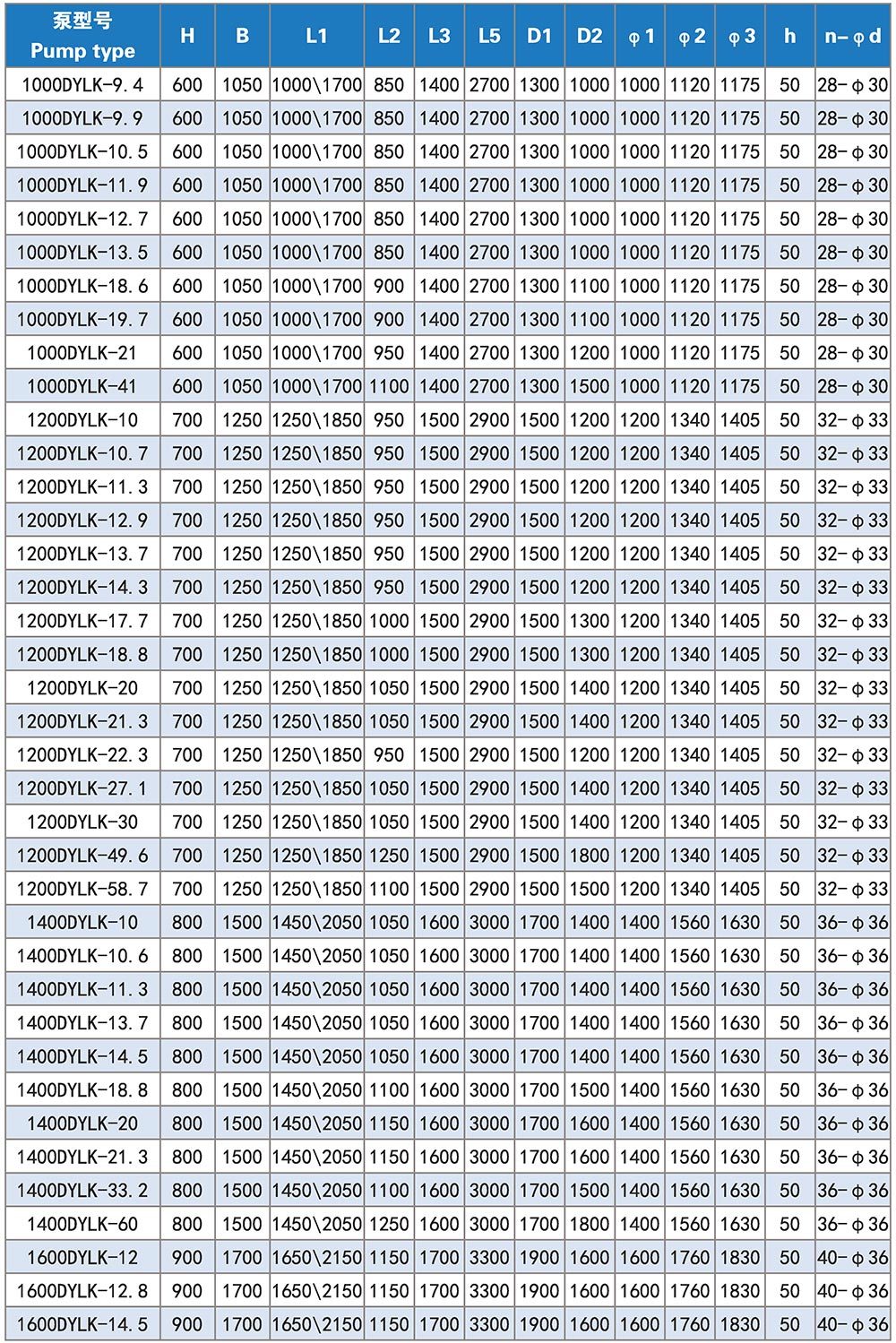

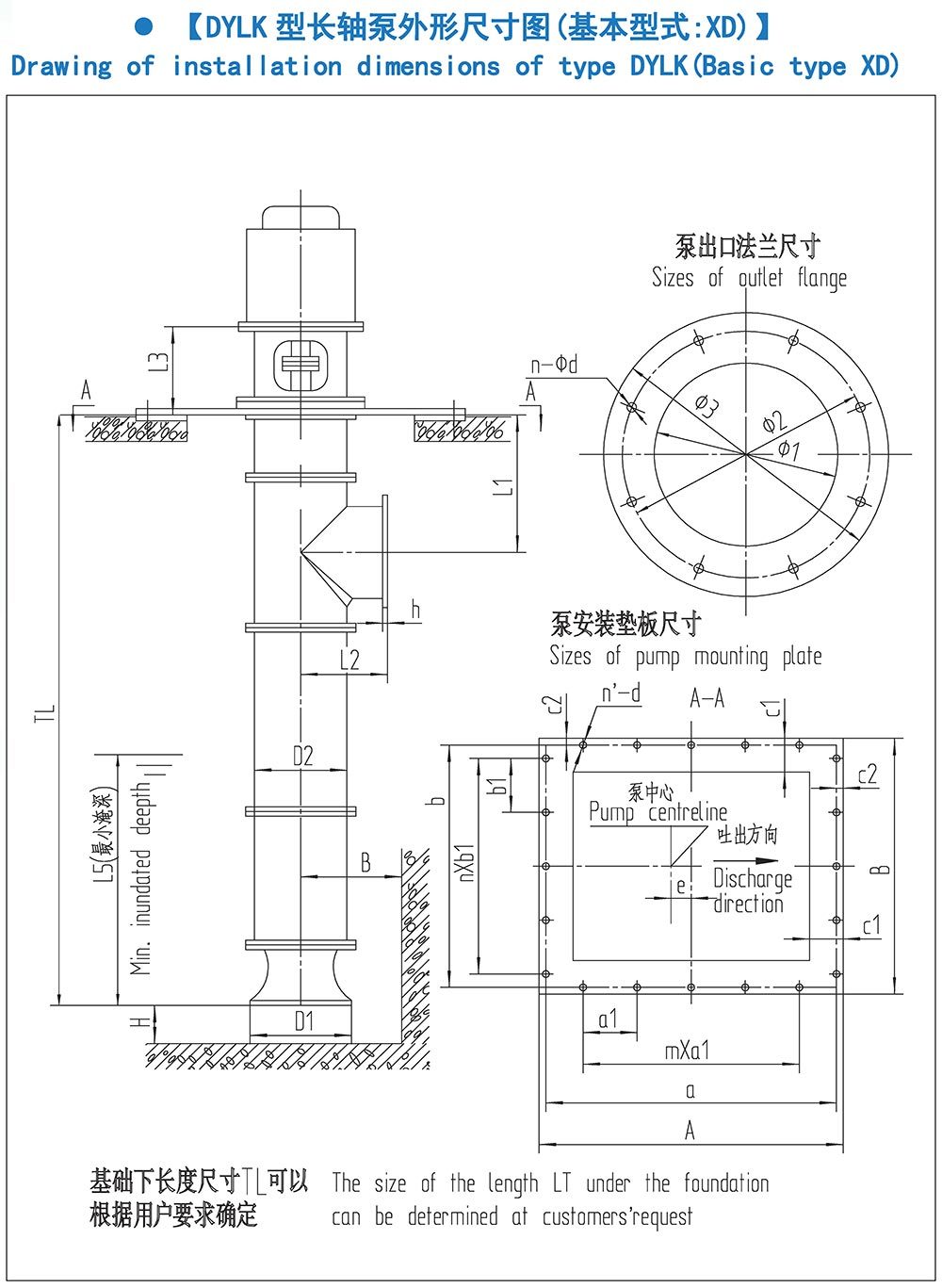

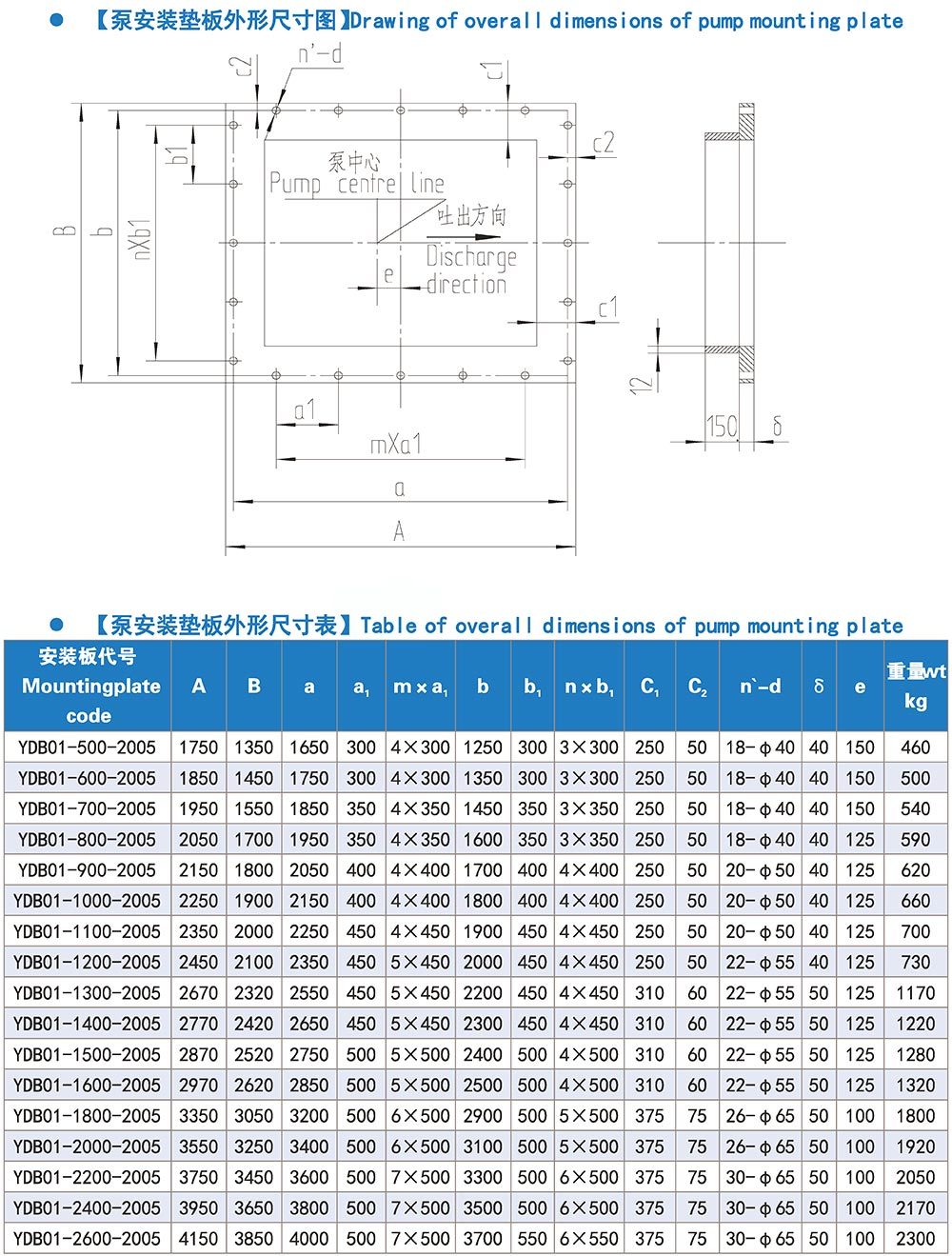

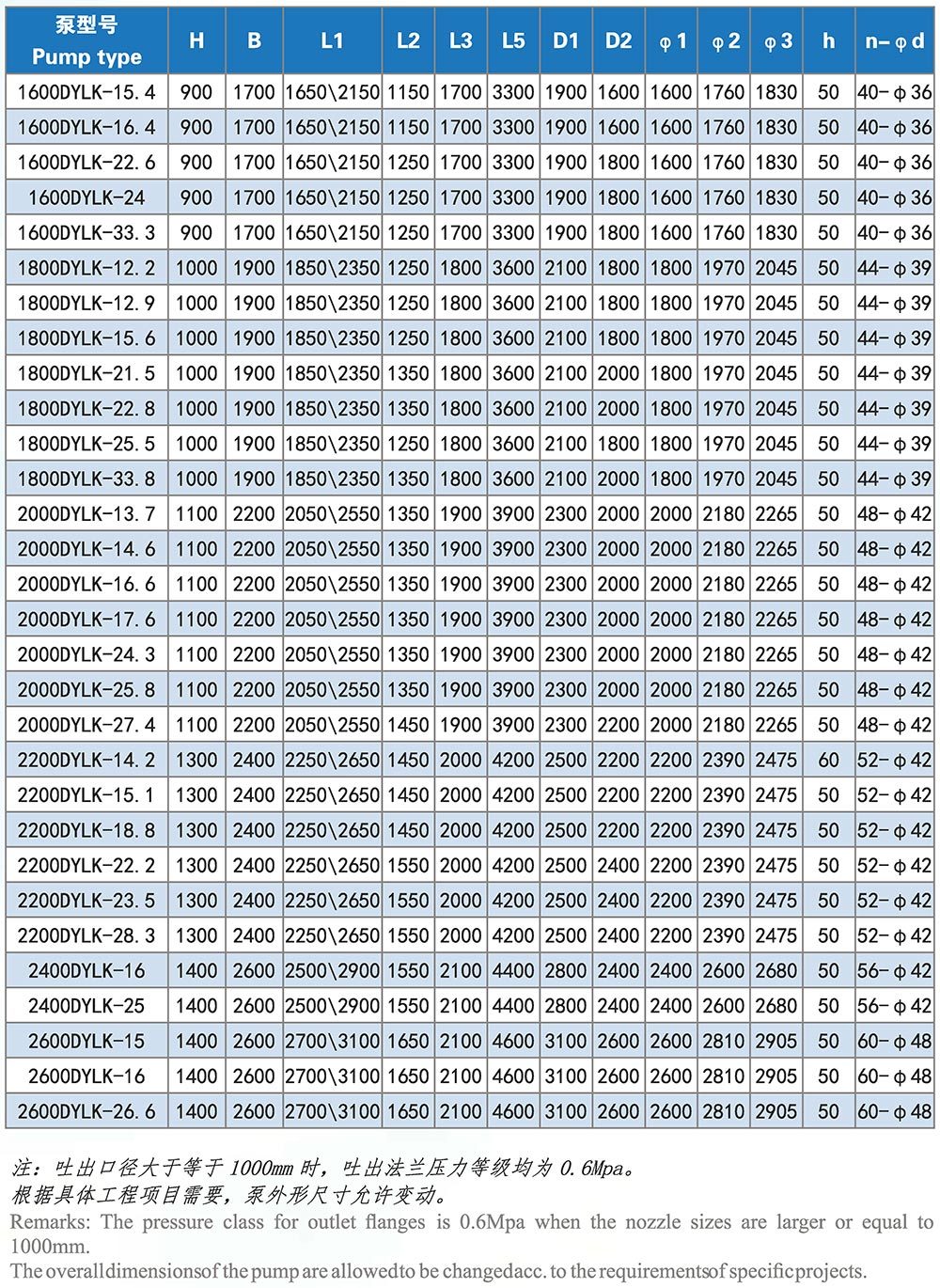

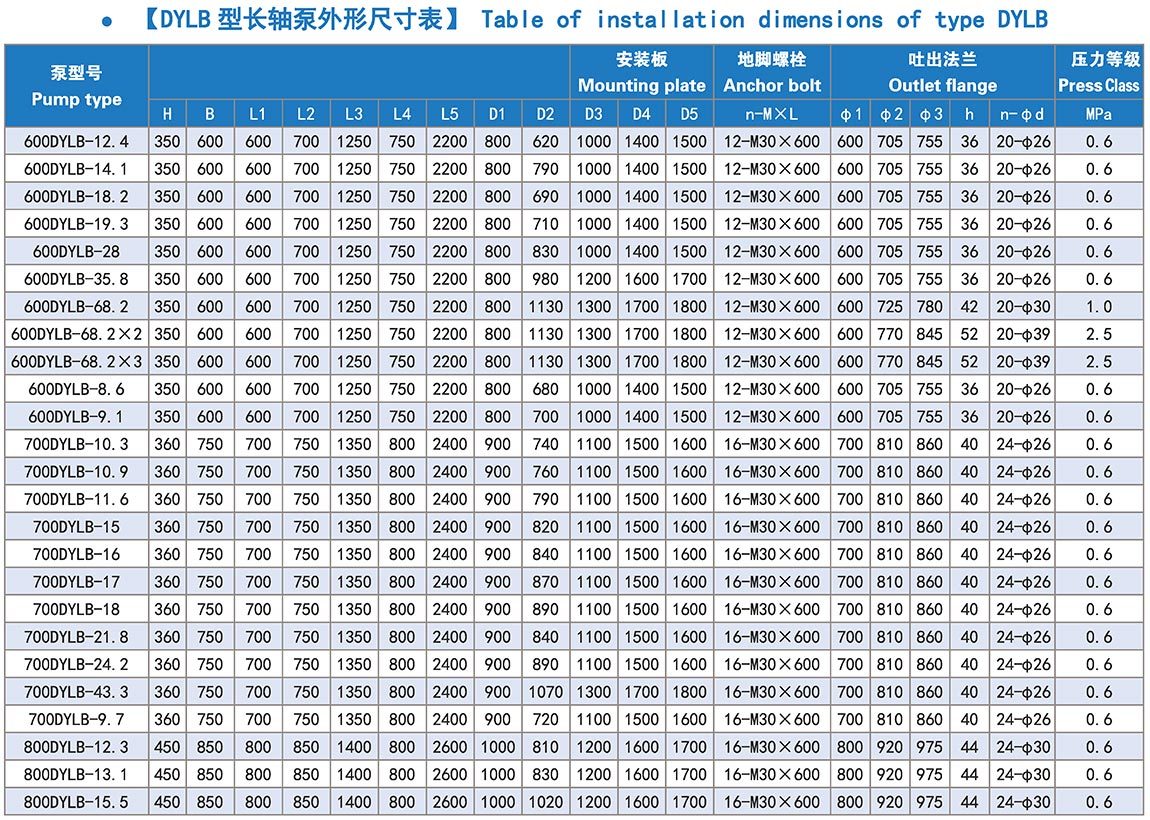

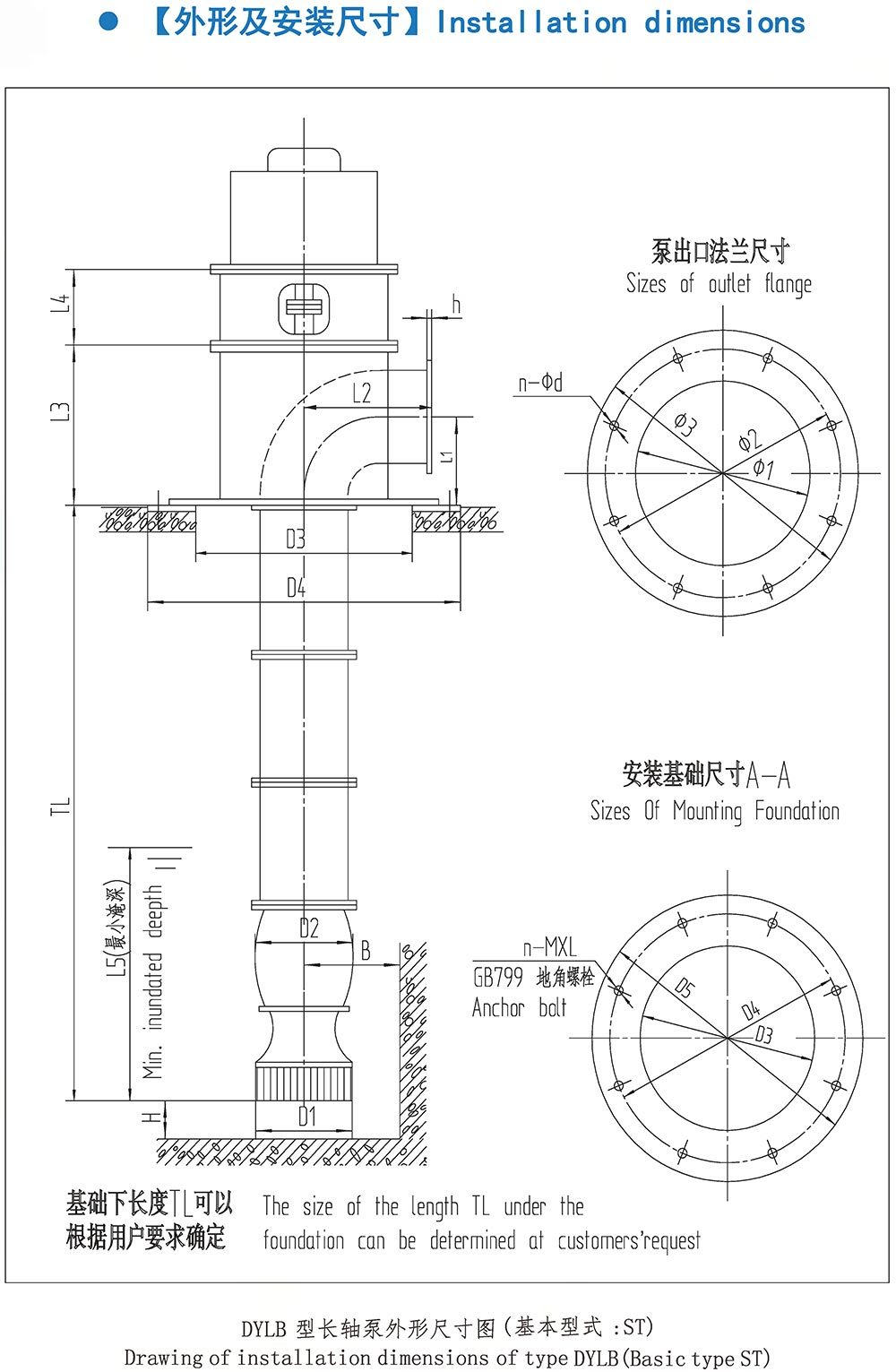

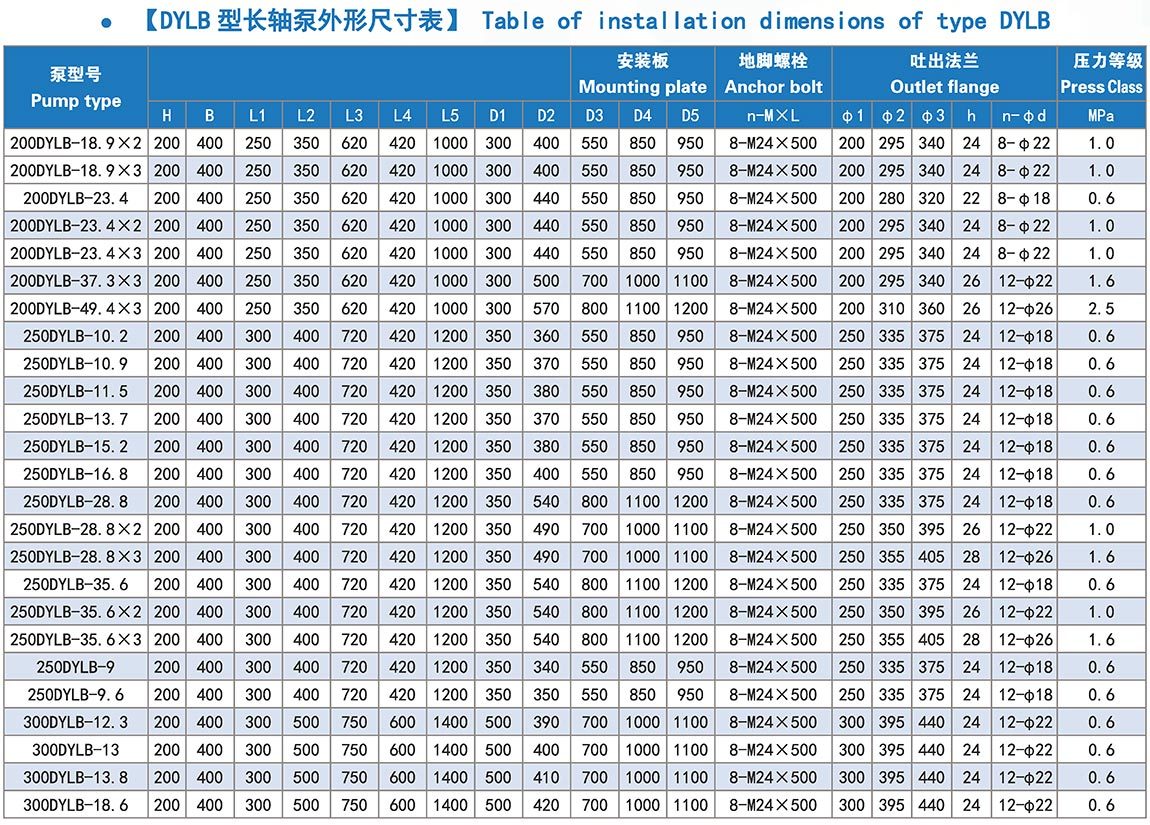

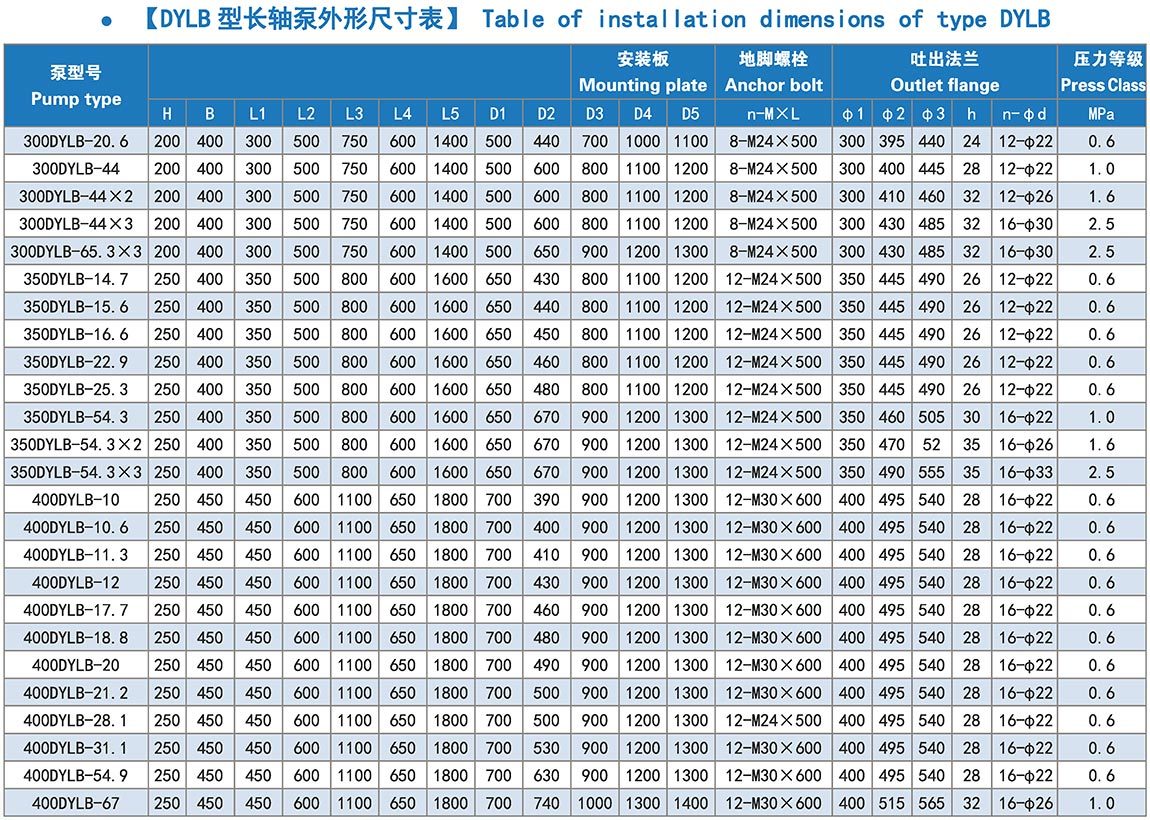

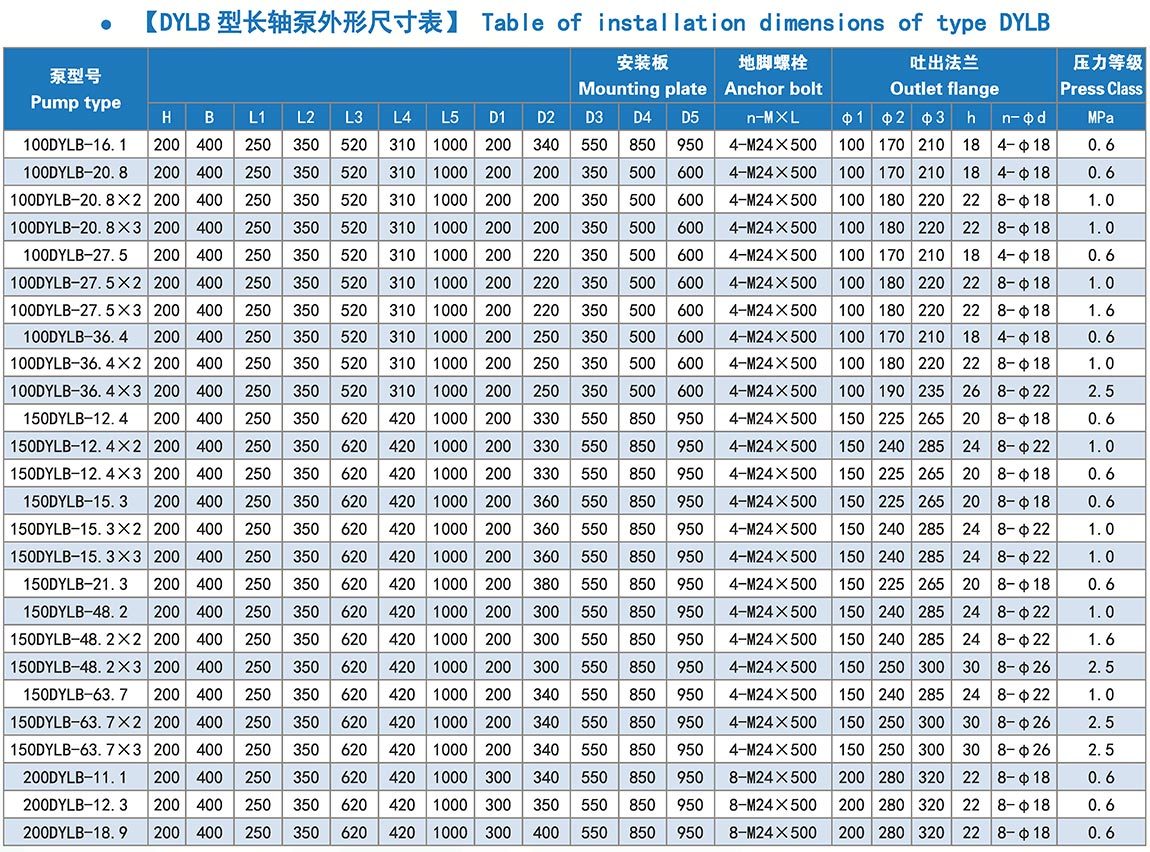

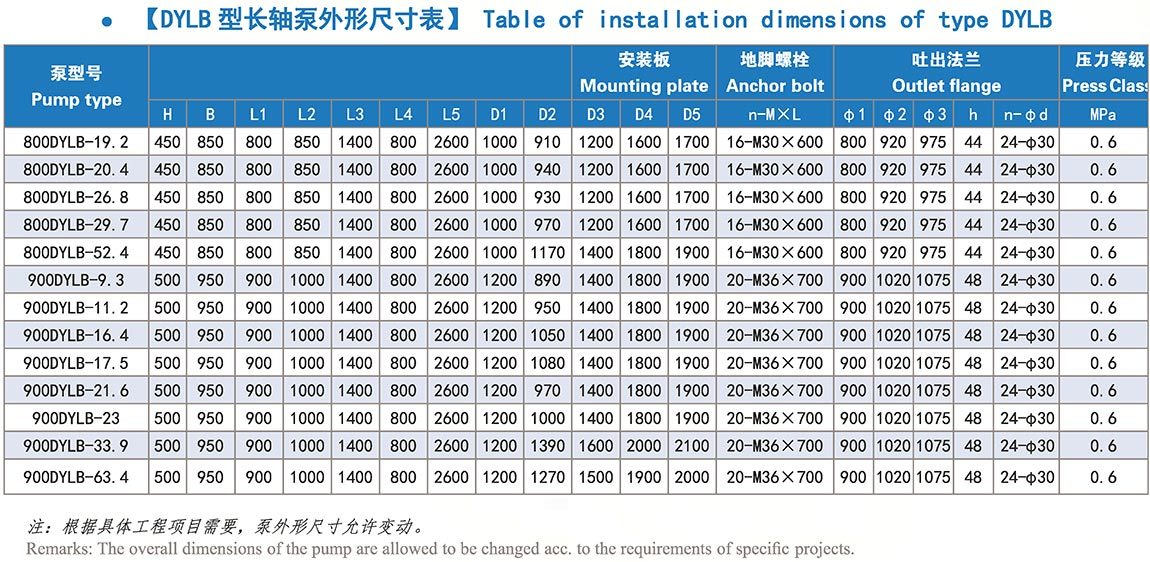

外形及安装尺寸
