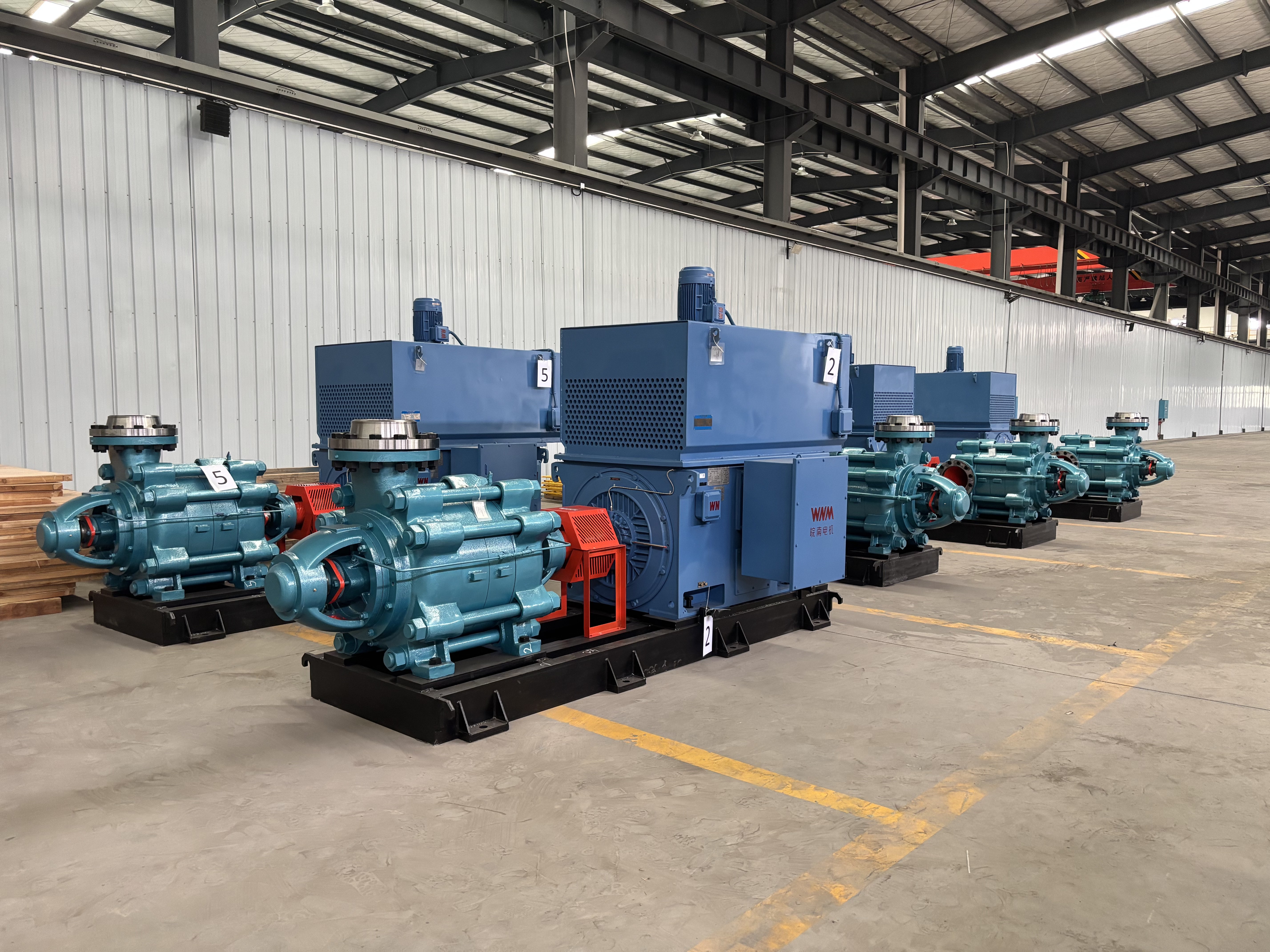

卧式多级离心泵
符合多项国家标准制造的高效离心泵
D型卧式多级离心泵适用于清水及类似性质液体的输送，广泛应用于城市供水、工业循环等领域。
产品核心优势
- 结构紧凑，占地面积小，安装灵活方便
- 高效节能，运行成本低，长期使用经济性好
- 轴向力由平衡机构平衡，轴承不承受轴向力，延长使用寿命
- 多种密封方式可选，适应不同介质需求
- 可通过增减泵的级数调整扬程，满足不同工况需求
- 运行稳定，噪音低，振动小，适合各种安装环境
制造标准
采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》标准制造，确保产品质量可靠。
适用介质
适合于输送清水(杂质含量小于1%,固体颗粒小于0.1毫米)及物理化学性质类似于清水的其它液体。也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。
增值服务
免费提供水锤计算报告，包括防水锤方案等专业技术支持，确保系统安全稳定运行。
基本特性
卧式分段式结构，两端支承设计，通过弹性柱销联轴器与电机联接，运行稳定，维护方便。
技术参数
D型卧式多级离心泵具有广泛的参数范围，可满足不同场景的使用需求
| 参数项 | 参数范围 | 备注 |
|---|---|---|
| 额定流量 | 6—740米³/小时 | 可根据具体型号调整 |
| 额定扬程 | 40-690米 | 扬程可通过增减泵的级数来达到 |
| 转速 | 2900转/分，1450转/分 | 两种转速可选 |
| 介质温度 | 不大于80℃ | 标准配置，高温型可定制 |
| 介质杂质含量 | 小于1% | 固体颗粒小于0.1毫米 |
| 吸入方式 | 水平方向 | 吸入口呈水平方向 |
| 排出方式 | 垂直向上 | 出水口为垂直向上 |
| 旋转方向 | 顺时针 | 从驱动端看为顺时针旋转 |
| 润滑方式 | 钙基黄油润滑 | 轴承专用润滑方式 |

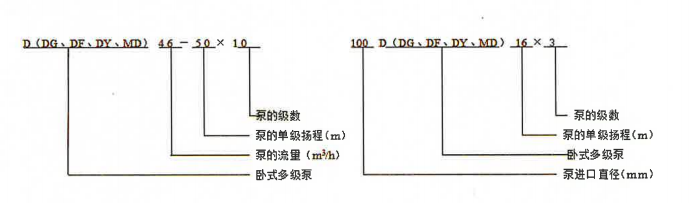

型号意义
整体结构特点
- D型泵吸入口呈水平方向，出水口为垂直向上，便于管路布置。
- 多级泵存在着较大的轴向力(与泵的级数成正比)，轴向力全部由平衡机构平衡，轴承不承受轴向力。
- 泵在运行时允许转子有轴向串动，故不能采用向心轴承。轴承采用钙基黄油润滑。
主要组成部分
转子部件
主要由轴及安装在轴上的以下部件组成：
- 叶轮
- 轴套
- 平衡盘等
壳体部分
主要由以下部件通过拉紧螺栓联接而成：
- 进出水段、中段、导叶
- 出水段导叶、填料函体
- 尾盖等
支承部分
主要由以下部件组成：
- 轴承体、轴承压盖
- 轴承、轴承挡套等
密封部分
采用多种密封方式：
- 静止结合面采用密封垫密封
- 各级间采用节流密封(密封环、导叶套)
- 轴封采用填料密封或机械密封

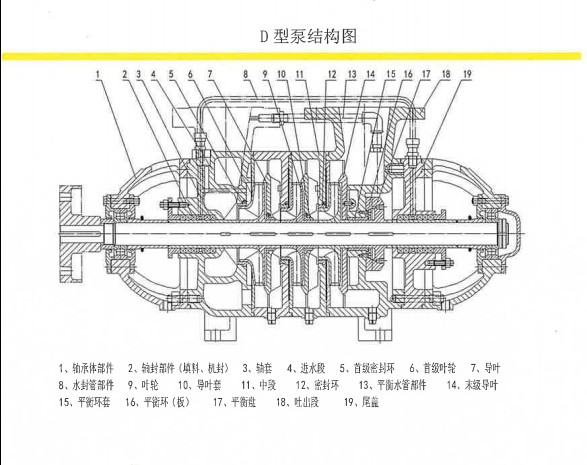

部件说明
8、水封管部件 9、叶轮 10、导叶套 11、中段 12、密封环 13、平衡水管部件 14、末级导叶
15、平衡环套 16、平衡环(板) 17、平衡盘 18、吐出段 19、尾盖
应用范围
D型卧式多级离心泵适用范围广泛，可满足多种场景的液体输送需求
高层建筑供水
适用于高层建筑的生活供水、增压系统，可提供稳定的水压和流量，满足高层用户的用水需求。
大型建筑给排水
适用于大型建筑的给排水系统，包括住宅小区、商业中心、办公大楼等场所的集中供水和排水。
消防系统
可作为消防泵使用，提供消防所需的高压水流，确保在紧急情况下能够迅速提供足够的消防用水。
空调冷却水循环
适用于大型空调机组的冷却水循环系统，能够高效输送冷却水，保证空调系统的正常运行。
工业水循环
可用于各种工业生产过程中的水循环系统，如冷却系统、清洗系统等，输送清水或类似性质液体。
城市给排水
适用于城市自来水供应系统和污水处理厂的给排水环节，可实现长距离、高扬程的液体输送。
